ジョイユニットX PLUS+
あなたの車椅子を電動化するユニットです。
※ジョイユニットX PLUS+は2025年4月をもちまして生産終了となりました。

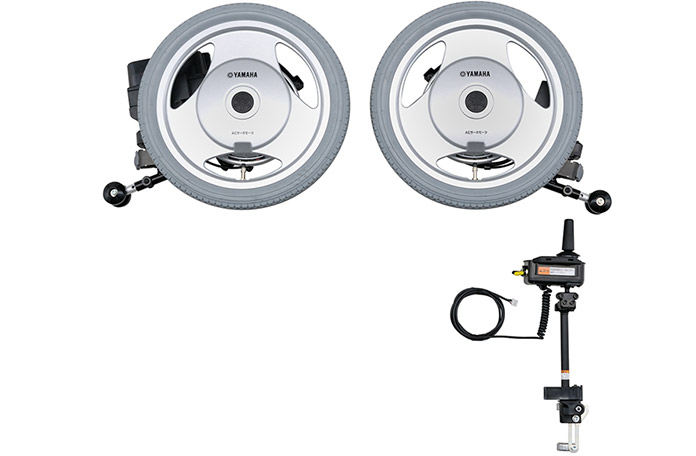

- ■16インチ車椅子用電動ユニット ジョイユニットX PLUS+
- ジョイユニットX PLUS+は、JWX-1 PLUS+ユニットの特長をそのままに、16インチホイールが主流のリクライニングやチルトタイプなどのオーダーメイド車椅子への取付を可能にした電動ユニットです。
ジョイユニットX PLUS+購入時に付属している取扱説明書を、PDFファイルでダウンロードできます。
電子取扱説明書をご利用になるには、免責事項をお読みください。
仕様諸元
| ジョイユニットX PLUS+ | ||
|---|---|---|
| 駆動方式 | 後輪直接駆動 | |
| 重量（バッテリー含まず） | 14.7kg | |
| ユニット耐荷重※1 | 125kg | |
| 操舵方式 | 自走用 | ジョイスティック操舵 |
| 介助用 | 手動操舵（押しボタン式） | |
| 駆動車輪径 | 16インチ（16×1.75） | |
| 制御方式 | マイクロコンピュータ制御 | |
| 駆動モーター（ACサーボモーター） | 30分定格出力 24V 120W×2 | |
| 手動／電動切替 | 後方左右クラッチレバー切替式 | |
| 走行速度 （5段階速度調節） |
4.5km/h仕様 | 前進 1.6～4.6km/h 後進 0.9～2.3km/h |
| 6.0km/h特別仕様 | 前進 1.7～5.7km/h 後進 0.9～2.8km/h | |
| 実用登坂角度 | 6° | |
| バッテリー 重量／容量 |
ニッケル水素 | 2.9kg／24V×6.7Ah |
| リチウムイオン | 3.4kg／25.2V×10.08Ah | |
| 充電器： ニッケル水素バッテリー充電時 |
電源 | AC100V～240V 50/60Hz |
| 充電方式 | 完全自動充電方式/充電器装着 | |
| 充電時間 | 2.5～3時間※2 | |
| 充電器： リチウムイオンバッテリー充電時 |
電源 | AC100V～240V 50/60Hz |
| 充電方式 | 完全自動充電方式/プラグ充電（車載充電可） | |
| 充電時間 | 約4.0時間※2 | |
| 電動走行距離 | ＜ニッケル水素＞16km/1充電、 ＜リチウムイオン＞24km/1充電※3 |
|
- ※1：
- 乗員、荷物、フレーム重量含む
- ※2：
- バッテリー残量警告灯点灯から満充電まで。時間は目安であり、気温や電源の状態により充電時間が異なる場合があります。
- ※3：
- JIS T9203(2010) による測定値
| 仕様 | TAISコード |
|---|---|
| ニッケル水素バッテリー仕様・介助用操作部無し | 00233-000093 |
- ■仕様変更などにより写真や内容が一部実物と異なる場合があります。
- ■ボディーカラーはモニター上では実物と異なって見える場合があります。
