JWX-1 PLUS+

あなたの車椅子を電動化するユニットです。

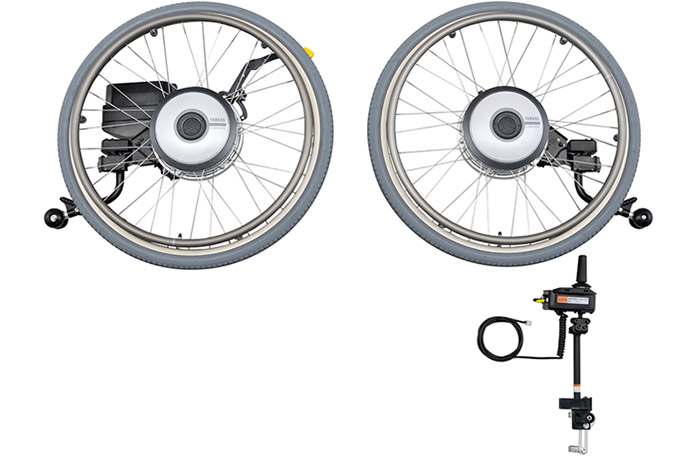

車椅子用電動ユニット JWX-1 PLUS+

※JWX-1 PLUS+は2025年4月をもちまして生産終了となりました。

※バッテリー・充電器は別売
■車椅子用電動ユニット JWX-1 PLUS+
JWX-1 PLUS+は、駆動輪の交換のみで、既存の手動車椅子を電動化します。手動の手軽さに電動の快適さを加える事で行動範囲が大きく広がります。
取扱説明書(PDF:21.1MB)

JWX-1 PLUS+購入時に付属している取扱説明書を、PDFファイルでダウンロードできます。
電子取扱説明書をご利用になるには、免責事項をお読みください。

仕様諸元

JWX-1 PLUS+
駆動方式 後輪直接駆動
重量(バッテリー含まず) 15.3kg※1
ユニット耐荷重※2 125kg
操舵方式 自走用 ジョイスティック操舵
介助用 手動操舵(押しボタン式)
駆動車輪径 20(20×1 3/8) , 22(22×1 3/8) , 24(24×1 3/8) インチ
制御方式 マイクロコンピュータ制御
駆動モーター(ACサーボモーター) 30分定格出力 24V 120W×2
手動/電動切替 手元操作切替式
走行速度
(5段階速度調節)
4.5km/h仕様 前進 1.7~4.5km/h 後進 0.9~2.3km/h
6.0km/h特別仕様 前進 1.7~5.7km/h※3 後進 0.9~2.8km/h
(20インチには6km/hはございません)
実用登坂角度
バッテリー
重量/容量
ニッケル水素 2.9kg/24V×6.7Ah
リチウムイオン 3.4kg/25.2V×10.08Ah
充電器:
ニッケル水素バッテリー充電時
電源 AC100V~240V 50/60Hz
充電方式 完全自動充電方式/充電器装着
充電時間 2.5~3時間※4
充電器:
リチウムイオンバッテリー充電時
電源 AC100V~240V 50/60Hz
充電方式 完全自動充電方式/プラグ充電(車載充電可)
充電時間 約4.0時間※4
電動走行距離 4.5km/h仕様 <ニッケル水素>15km/1充電、
<リチウムイオン>27km/1充電※5
6.0km/h特別仕様 <ニッケル水素>16km/1充電、
<リチウムイオン>28km/1充電※5
※1:
22インチ仕様のデータです。
※2:
乗員、荷物、フレーム重量含む
※3:
22インチは前進1.7~5.5km/h
※4:
バッテリー残量警告灯点灯から満充電まで。時間は目安であり、気温や電源の状態により充電時間が異なる場合があります。
※5:
ヤマハパターン走行:24インチ、新品充電済みバッテリー、気温25℃、直線平坦路連続走行時

■JWX-1 PLUS+ ハンドリム材質:A6061(アルミ合金)

TAISコード
仕様 TAISコード
ニッケル水素バッテリー仕様・介助用操作部無し 00233-000092
  • ■仕様変更などにより写真や内容が一部実物と異なる場合があります。
  • ■ボディーカラーはモニター上では実物と異なって見える場合があります。
