機能・特長

エンジン

エンジン

パワフル

  • 標高1,000m・30℃で24ℓ積載可能
  • 26PSのハイパワー(RMAX Type II G比25%up)
  • 新型4サイクル390ccエンジン搭載
    →パワーアップ、燃費の向上、環境配慮
  • 燃料噴射(FⅠ)方式を採用し、エンジンの始動性が向上

軽量・シャープなボディ

  • デザイン性と全方位冷却性を両立したカバー形状、装備品レイアウト変更
  • 70kg(※取扱重量)と軽量で大人二人で積み降ろしが可能
    ※取扱重量とは、オイル・燃料満タンの機体に24ℓ散布装置本体(散布タンクは含まず)を
    取り付けた状態での重量です。
  • 新型スライドサーボ,カーボンシャフトドライブ採用
  • 各種部材をコンパクトかつ軽量化
  • フルチタンマフラー
  • 制御基板
  • スターターモーター
軽量・シャープなボディ

環境配慮

騒音が軽減
低燃費化
排気ガス性能アップ
環境配慮 2.5度傾斜

2.5度傾斜

初心者から上級者までカバーする速度制御モード

  • 新たに開発した制御システムにより、飛行速度、高度、方位の安定性を高め、狙い通りの散布を実現
  • 突風、気圧など使用環境の変化によるフライトへの影響が低減

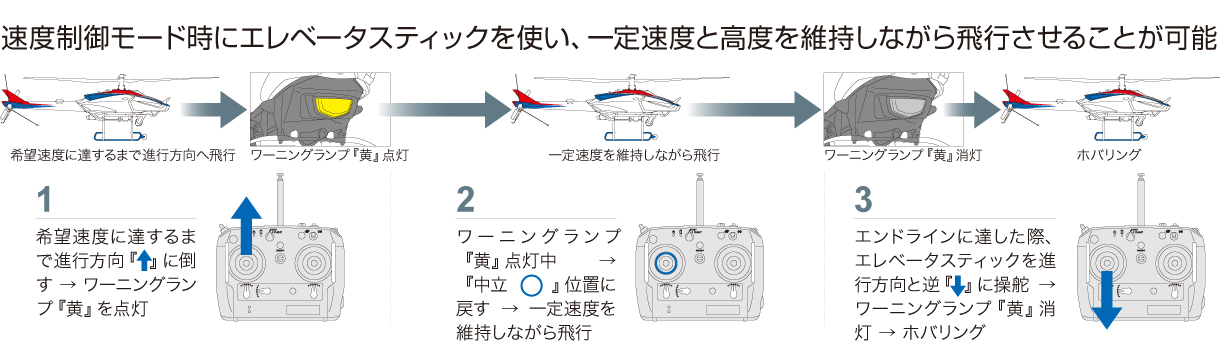

  • 速度制御モードにより、速度維持飛行(オートクルーズ)が容易に可能
速度維持飛行(オートクルーズ)

オペレーターに優しい簡単操作

オペレーターに優しい簡単操作

信頼性の向上

  • エンジン自動停止機能
    (地上で10分以上アイドリング状態が続くと、自動的にエンジンが停止)
  • フライトスイッチを送信機側に移設し、操作性を向上。
  • 機体に近づく必要がなく、誤操作も防止。
  • 機体制御機能を二重化し、信頼性を向上。
  • 送受信機の1対1でセキュリティを強化
信頼性の向上

散布装置

  • 使いやすさと安定した散布を追求したシステムで作業効率の向上を約束
  • 大規模ほ場、平地整備田など大規模エリア向きの24ℓモデルが登場
  • 最大24ℓ(薬剤)、20kg(粒剤)を搭載しても安定した散布を実現
  • 着脱が簡単なカセット式薬剤タンクを使用
  • 薬剤タンク装着のエア抜き作業が不要
薬剤散布装置:24ℓタイプ

薬剤散布装置:24ℓタイプ

  • 12ℓ×2=24ℓ仕様(1ポンプ仕様)
  • 大規模ほ場に適した大容量タンクで離発着回数を削減可能
  • ポンプの耐久性が向上し、ランニングコストを削減
    ※24ℓタイプの散布タンクは20ℓタイプには取り付けられません。
24ℓタイプ縦横
薬剤散布装置:20ℓタイプ

薬剤散布装置:20ℓタイプ

  • 10ℓ×2=20ℓ+センターノズル仕様(2ポンプ仕様)
  • ダウンウォッシュによる空気の壁を利用し、
    飛散低減を実現するセンターノズル付き
  • ポンプの耐久性が向上し、ランニングコストを削減
    ※20ℓタイプの散布タンクは24ℓタイプには取り付けられません。
20ℓタイプ縦横
粒剤散布装置

粒剤散布装置

  • 10kg×2=20kg
  • 落下分散性能の向上(L15F比較)
  • 装置形状や、機体メインマスト角度変更(2.5度)により薬剤詰まりを低減
粒剤散布装置 縦横

仕様諸元

FAZER仕様諸元
項目 仕様
製造型式 L30
性能 実用距離(目視範囲) 150mまで
制御システム YACSⅡ(YAMAHA Attitude Control System-Cruise control)
操作寸法 メインローター径 3,115mm
テールローター径 550mm
全長・全幅・全高 3,665mm・770mm・1,078mm
取扱重量 ※ 70kg
エンジン 種類 4サイクル・2気筒水平対向
排気量 390cc
最高出力 19.1kw
始動方式 セルスターター式
燃料 レギュラーガソリン

※取扱重量とは、オイル・燃料満タンの機体に24ℓ散布装置本体(散布タンクは含まず)を取り付けた状態での重量です。
※性能は気温・湿度等によって変わることがあります。
※設計図面による寸法のため実計測では±10mmの計測誤差があります。

FAZER仕様諸元 単位(mm)
散布装置 仕様諸元
項目 仕様
液剤散布装置24ℓ 型式 L41
カセットタンク容量 12ℓ×2
吐出方法 ギヤ方式ポンプ・フラットタイプノズル
吐出量 1.3~2.0ℓ/分(速度連動方式)
ノズル間隔 1,434mm
装置重量 5.9kg
項目 仕様
液剤散布装置20ℓ 型式 L40
カセットタンク容量 10ℓ×2
吐出方法 ギヤ方式ポンプ・フラットタイプノズル
吐出量 サイドノズル 1.3~2.0ℓ/分(速度連動方式)、センターノズル 0.65~1.0ℓ/分
ノズル間隔 1,434mm
装置重量 7.1kg
項目 仕様
粒剤散布装置 型式 L4A
ホッパー容量 10kg×2
吐出方法 スピンナ方式(直径300mm)
吐出量 2.5kg/分
インペラ回転数 720rpm
装置重量 7.1kg
