YMR-08
YMR-08 / 細部に至る詳細な解説と鮮明な画像で、ヤマハの産業用マルチローターのディティールを紹介。オンライン版カタログとしてお楽しみください。
機能・特長
「散布性能を、極める」比類ない二重反転ローター
力強いダウンウォッシュが
薬剤を作物の株元まで届ける
何より大切にしたのは、農業用機械として薬剤をムラなく、株元まで届ける高い散布性能。試行錯誤の末にたどり着いた答えが、特別に開発された二重反転ローターでした。
![力強いダウンウォッシュが薬剤を作物の株元まで届ける](/ums/multi/img/feature_ymr08_a01.jpg)
前後対称の二重反転ローターで
前後進でもムラのない散布品質
![前後対称の二重反転ローターで前後進でもムラのない散布品質](/ums/multi/img/feature_ymr08_a02.jpg)
散布作業を最適化する3つのフライトモード
YMR-08のフライトモードは、「ノーマルモード」「自動クルーズコントロールモード」「自動ターンアシストモード」の3種類を用意。
ほ場やオペレーターの状況にあわせたモードを選択でき、初心者からベテランまで、さまざまなスキルを持つオペレーターにベストな散布作業を提供します。
ノーマルモード
マニュアル操作によるスムーズな操縦ができるフライトモード。変形地でオペレーターの意志による細かな飛行が必要、山間部といったGPS電波が弱いほ場などに最適。
自動クルーズコントロールモード
任意のスピードを維持したまま飛行が可能なフライトモード。一定した速度なので、ムラのない均一した薬剤の散布を実現します。モード変更は切り替えスイッチで選択するだけと簡単。
自動ターンアシストモード
散布スイッチを押すと自動で減速し、一定の間隔でターンと往復を繰り返します。熟練した技能が必要とされる機体操作をサポートすることで、散布精度の向上とオペレーターやナビゲーターの負担を減らし、疲労軽減にも効果的。
※緑の部分は散布スイッチのON-OFFのみで散布
(スティック操作は不要)
![散布作業を最適化する3つのフライトモード](/ums/multi/img/feature_ymr08_a03.jpg)
様々なフィールドでの活躍を期待
![水稲・その他](/ums/multi/img/feature_ymr08_a04.jpg)
![畑作](/ums/multi/img/feature_ymr08_a05.jpg)
便利な機能
高度維持機能
機体から地面までの距離を計測し、高度を維持します。畦などの小さな障害物には反応せず、勾配10%までの斜面に対応。自動ターンアシストモードと並用することにより、平地でも傾斜地でも均一な薬剤散布が実現できます。
※機体速度15km/hまでで勾配10%の機能を保証
![高度維持機能](/ums/multi/img/feature_ymr08_a06.jpg)

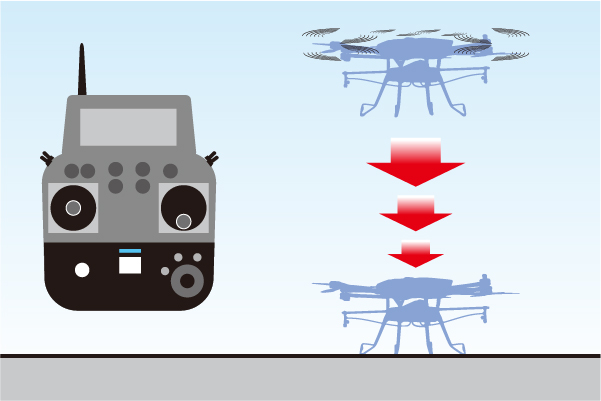

着地アシスト機能
意外と難しい機体の着陸。横倒れすると機体やローターの損傷にも繋がりますYMR-08には下降速度を自動で制御する機能を完備。さらに、機体の脚には衝撃を吸収する樹脂製スキッドを採用し安全性を高めています。
※高度維持機能有効時に使用可能
![着地アシスト機能](/ums/multi/img/feature_ymr08_a07.jpg)
国内メーカーと開発
高い信頼性を誇るジャパン品質
大容量で高出力を求められる専用バッテリーはTDK株式会社(ATL)と、小型で軽量及び、高性能な産業用モーターは日本電産株式会社と共同開発しました。国産メーカーのモノ造り技術で生産し、信頼性が高く高品質な機体です。
![国内メーカーと開発高い信頼性を誇るジャパン品質](/ums/multi/img/feature_ymr08_a08.jpg)
スピーディーな交換作業ができる
カートリッジ式バッテリー
カートリッジ式バッテリーは結線の必要がなく、ショートする心配も無用。手袋をしたままでも簡単に脱着ができ、すぐに作業に移れます。バッテリーには状態を監視するHBMS-SL1※(ハイパワーバッテリー用マネージメントシステム)を完備。
![スピーディーな交換作業ができるカートリッジ式バッテリー](/ums/multi/img/feature_ymr08_a09.jpg)
スムーズな散布作業を実現する
大型ボディとワーニングランプ
大型ボディを採用することにより、フライト時の機体姿勢の視認性を向上させました。また、大型のワーニングランプは、判別しやすい色と点灯方法により、フライト時の状態がはっきりと認識できるようになりました。
![スムーズな散布作業を実現する大型ボディとワーニングランプ](/ums/multi/img/feature_ymr08_a10.jpg)
効率だけではない、
信頼と安心の機体設計
樹脂をコーティングしたカーボン製ハイブリッドローターは、高い剛性がありながら、接触事故などでの衝撃・飛散低減に貢献します。
![効率だけではない、信頼と安心の機体設計](/ums/multi/img/feature_ymr08_a11.jpg)
軽トラックの荷台にそのまま乗る
コンパクトな機体サイズ
可搬性に優れ、アームを折り畳むことなく軽トラックの荷台に搭載できるので現場への移動もスムーズ。保管時は前後4本のアームを折り畳み収納。
![軽トラックの荷台にそのまま乗るコンパクトな機体サイズ](/ums/multi/img/feature_ymr08_a12.jpg)
散布装置
2つのタイプの農薬散布に対応します。

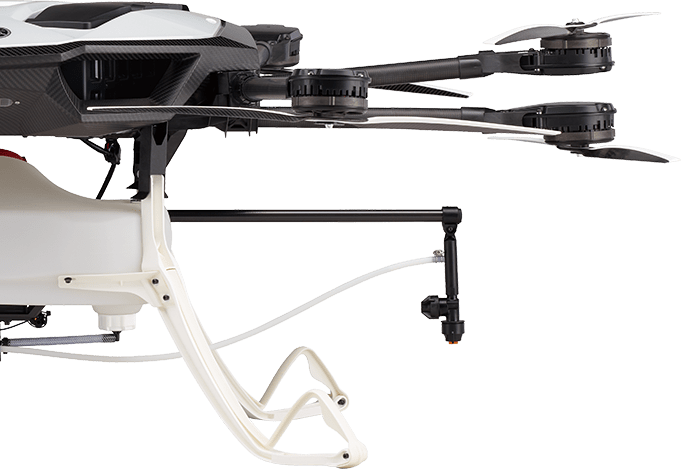

液剤散布装置
![最大タンク 容量10ℓ滴下散布可能](/ums/multi/img/feature_ymr08_a13.jpg)
粒剤散布装置
![最大ホッパー 容量10ℓ1kg粒剤対応](/ums/multi/img/feature_ymr08_a14.jpg)
仕様諸元
![水稲・その他](/ums/multi/img/feature_ymr08_a15.jpg)
![畑作](/ums/multi/img/feature_ymr08_a16.jpg)
項目 | 仕様 | |
---|---|---|
機体 | 機体名称 | YMR-08 |
最大離陸重量 (kg) | 24.9以下 | |
ローター枚数 | 8 | |
ローター配置 | 4X+サイド二重反転 | |
フライト時最大全幅(mm) | 2181 | |
フライト時最大全長(mm) | 1923 | |
全高(mm) ※最大離陸重量目安 | 669 | |
収納時最小全幅(mm) | 1799 | |
収納時最小全長(mm) | 559(フレーム部) 573(スキッド部) | |
フレーム形式 | モノコックシェル | |
アーム収納形式 | ストレート | |
ローター | ローター径 (inch) | 26 |
ローター形式 | ハイブリッドローター | |
機体電力・バッテリー | 平均消費電力(kW) | 2.5 |
バッテリー定格容量 (Wh) | 852 | |
定格電圧 (V) | 44.4 | |
サイズ(mm) | L:360 W:149 H:166 | |
バッテリーマネージメントシステム | HBMS-SL1 ※ | |
充電器 | 充電時間 (h) | 通常充電:2.5 急速充電:1 |
※ハイパワーバッテリー用マネージメントシステム
項目 | 仕様 | |
---|---|---|
液剤散布装置 | 散布装置名称 | SP1-10 |
最大タンク容量(L) | 10L | |
吐出方式 | ノズル方式(2個)/滴下 | |
散布幅 (m) | 4 | |
散布速度 (km/h) | 10~20 |
※液剤散布装置での速度連動は10~15km/h
項目 | 仕様 | |
---|---|---|
粒剤散布装置 | 散布装置名称 | GR1-10 |
最大タンク容量(L) | 10L | |
吐出方式 | インペラー式 | |
散布幅 (m) | 5(除草剤1kg粒剤使用時) | |
散布速度 (km/h) | 10〜20 |
