RMAX TypeⅡG

RMAX TypeⅡG / 細部に至る詳細な解説と鮮明な画像で、ヤマハの無人ヘリコプターのディテールを紹介。オンライン版カタログとしてお楽しみください。

MENU
slider01
slider02
slider03

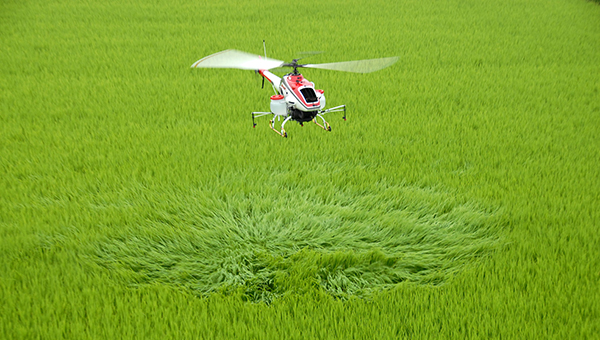

安心操作を実現する高性能GPS搭載。操縦安定サポートシステム[YACS-G]

すべての舵をコンピューターで制御し、優れた飛行安定性と操縦性を実現するYACS(ヤマハ姿勢制御装置)に加え、高度や速度までも検知するGPSを組み入れた[YACS-G]を搭載。微調整を要する速度コントロールやホバリングも容易に行え、より効率的で効果的な散布作業を可能にし、オペレーターのストレスも軽減します。※RMAX Type II Gのみの機能となります。

6パターンの制御モードの中からオペレーターの好みに合わせたモードが選択でき、安定した散布作業が行えます。

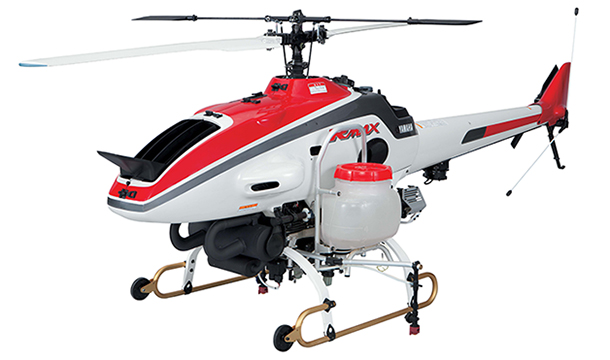

機能・特長

コントロールパネル

*デコンプレバー
始動操作を楽にしたデコンプレバーをコントロールパネルに設置しました。
*スイッチひとつでエンジン始動
セルスタータースイッチ
コントロールパネルにあるセルスタータースイッチを押すだけでエンジンを始動できます。発電機を搭載していますので駆動用バッテリーを自動的に充電することができます。
*散布装置内を自動洗浄
洗浄スイッチ
コントロールパネル内の洗浄スイッチを押す事により、液剤装置は洗浄を、粒剤装置は薬剤排出を容易にします。

メインローター

*エンジン停止後、ローターブレーキ機能を使用するとおよそ20秒以内にメインローターが停止。
安全確保はもちろんのこと、メインローターが早く停止することで、全体の作業時間の短縮が図れます。

移動用車輪/持ち運びグリップ

*車両への積み降ろしも大人二人で行えます。
脚部の先端に、一人でも移動できる移動用車輪を設置。
また、脚部の持ち運びグリップにより大人二人で積み降ろしができます。

エンジン[水冷2サイクル水平対向エンジン]

ヤマハがRMAX TypeⅡG専用に開発した246cc水冷2サイクル水平対向エンジンを搭載。  軽量・コンパクトながら15.4kWのハイパワーを実現しています。  水冷式のため、真夏の炎天下でもエンジン過熱を抑制します。

散布装置

着脱が簡単なカセット式
誰でも簡単に着脱でき、効率的な作業を実現するカセット式薬剤タンクを採用。

液剤散布装置

液剤散布装置

  • ブーム位置及びノズル位置・高さの最適化と、フラットノズルの採用により、メインローター、テールローターへの薬剤巻き込みによる飛散を低減。
  • 散布幅は通常「7.5m」(左右ノズルを使用)。
    用途に応じて散布幅の選択 が可能(一部オプション)。
  • 散布状況に応じたセンターノズルの切り替え機能を採用。
    ※センターノズル散布は「3.75m幅」。
  • 飛行速度に対応、薬剤散布の吐出量を自動調節させる散布量可変機能を装備。
    ※RMAX TypeII Gのみの機能。
    ※但し、散布量可変機能は、8L/ha散布、左右ノズル選択、GPS受信時のみ 使用可能。
  • 軽量タンクを採用(搭載量16L/8L×2)
粒剤散布装置

粒剤散布装置

  • 粒剤、コーディング籾、肥料などの散布が可能。
  • メータリングレバーの切換で、吐出量の調整も容易。
  • インペラ回転数の変更により、除草剤散布に対応。
  • カセット式ホッパーは簡単に着脱可能。

仕様諸元

RMAX TypeⅡG仕様諸元
項目 RMAX Type II G RMAX Type II
製造型式 L17
性能 薬剤積載量※ 16kg
実用距離(目視範囲) 150m(水平距離)まで
制御システム YACS-G YACS
機体寸法 メインローター径 3,130mm
テールローター径 535mm
全長/ローター含む全長 2,750mm/3,630mm
全幅 720mm
全高 1,080mm
エンジン 種類 2サイクル・2気筒水平対向
排気量 246cc
最高出力 15.4kW
始動方式 セルスターター式
燃料 レギュラーガソリン・2サイクルエンジンオイル混合

※性能は、気温・湿度・高度等によって変わる事があります。

散布装置 仕様諸元
項目 仕様
液剤散布装置 型式 L17X
カセットタンク容量 8リットル×2
吐出方法 複動ピストン・フラットタイプノズル
吐出量 1.3~2.0リットル/分(速度連動方式)
ノズル間隔 1,340mm
装置重量 7.4kg
項目 仕様
粒剤散布装置 型式 L15G
ホッパー容量 13リットル×2
吐出方法 インペラ式(直径300mm)
吐出量 2.5kg/分(1kg/10a散布時)
ノズル間隔 800rpm
装置重量 7kg
