大型・異形対応コンパクトモジュラー YC8 概要

部品対応力の拡張。最大部品サイズ100×100mm、最大部品高さ45mm

大型・異形対応コンパクトモジュラー YC8
大型・異形対応コンパクトモジュラー YC8
  • 最大部品サイズ100×100mm、最大部品高さ45mm
  • 最大質量1kgの重量部品に対応するほか、部品の圧入にも対応
  • マシン幅880mmのコンパクトサイズにより、スペースを最大限に有効活用
  • 最大15枚の部品トレイが装備できる自動交換式トレイ供給装置「ATS15」に対応
  • フィーダー「SSフィーダー」「ZSフィーダー」に対応

機能・特長

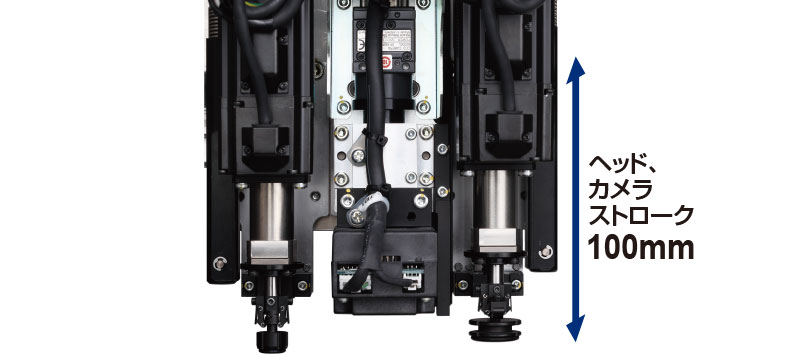

最大部品サイズ100×100mm 最大部品高さ45mm

最大1kgの重量部品に対応 部品の圧入にも対応

大型ノズル対応

自動交換式トレイ供給装置

こんな生産現場に最適

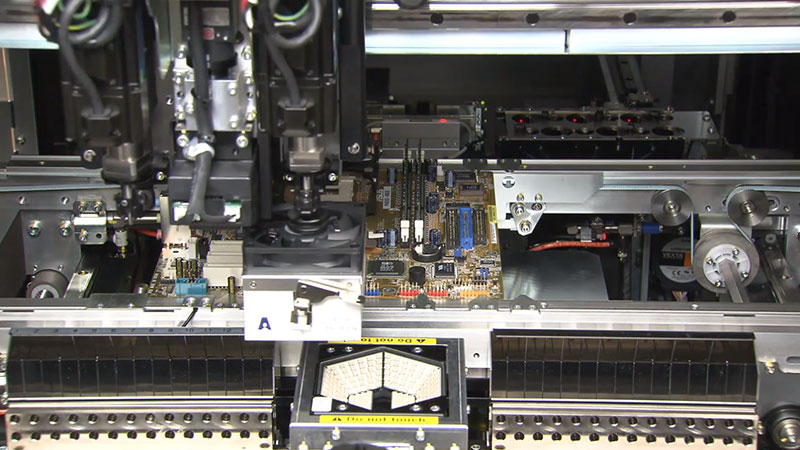

複数品種生産のお客様へ

専用機にはしない。異形部品実装機

ATS15で汎用性の高いパレット供給

  • トレイサイズ最大 X:350mm、Y:220mm、高さ:45mmまでの異なるサイズ且つ複数種のトレイ供給に対応
  • バラ部品の供給が可能 ※特注ランダムビンピッキング使用時

マウンター技術で培った高度な画像処理システム

  • マルチカメラで0402チップ~□100㎜の部品を認識。μm単位での位置補正と部品の異常を検出可能。

省人化生産設備をお求めのお客様へ

マウンタ-由来の確かな実装品質で自動化を実現

高い剛性で信頼できるヘッド構成

  • 10N~60Nまでの荷重コントロールが可能。挿入時の挿入不良検知機能を搭載。

マウンターの技術で培った画像処理システム

  • マルチカメラで0402チップ~□100㎜の部品を認識。μm単位での位置補正と部品の異常を検出可能。
  • 挿入部品用に特別に開発したレーザー照明により、安定した認識精度を確保。
