プレミアム高効率モジュラー YRM20 特長

「1ヘッドソリューション」を極め、圧倒的な生産性と汎用性を実現した万能型表面実装機

“Σ”のテクノロジーを融合し、圧倒的な生産性を実現

115,000CPHを実現する超高速ロータリー型RMヘッド 【NEW】

小型チップ部品の搭載性能を向上させたロータリーヘッドを用意。ヘッド交換不要で高速性を維持したまま、幅広い部品に対応可能な「1ヘッドソリューション」を継承しており、0201mm超小型チップ部品から、12x12mm、高さ6.5mmの中異型部品まで対応可能。

ZSRフィーダー 【NEW】

部品送りスピードを大幅に向上。RMヘッドの超高速吸着に対応し、高い生産性を実現。

オートローディングフィーダー

テープをカットし差し込むだけの簡単作業により、部品補給作業の負荷を軽減。また、2リールセットにより部品補給タイミングの平準化が可能で、部品補給が間に合わないことによるライン停止リスクを最小化。

デュアルステージコンベア

2枚搬送時

フレキシビリティを向上させ、最大基板幅510mmに標準対応。高速搬送により、基板入れ替え時間も大幅に短縮。

※YRM20 2ビームのみ対応

オーバードライブモーション 【開発中】

「Σ」シリーズの技術である、オーバードライブモーションを取り入れ、2つのヘッドの干渉領域を最小化し、生産効率を向上。

1ヘッドソリューションによる幅広い生産対応力

高速汎用インライン型HMヘッド

高速性と0201mm超小型部品から、55x 100mm、高さ15mmの大型部品まで対応可能な汎用性を兼ね備えた万能型ヘッド。RMヘッドと組み合わせて、あらゆる部品を高速に搭載することが可能となる。

異型対応インライン型FMヘッド

03015mm超小型部品から、55x100mm、高さ30mmの背高部品や超大型部品に対応可能な、超ワイドレンジ型ヘッド。荷重制御にも対応可能。

2種類のビームバリエーション

搭載能力や生産形態に応じてX軸構成を2ビームと1ビームから選択できる共通プラットフォームを実現。

対応部品

高水準の実装品質を維持できる機能を標準装備

高品質実装を実現する低衝撃ノズル 【NEW】

超小型部品の狭隣接実装に必要な、高速低衝撃実装に対応するための軽量ノズルを標準装備。ノズルIDも完備し、メンテナンス性を向上。

実装品質を向上させるビジョンシステム

サイドビューカメラを装備し、小型部品の搭載品質を向上。オプションでコプラナリティチェッカーを搭載可能。All Image Tracer(オプション)ではすべての部品認識画像を保存し、実装品質の分析を強力にサポート。

ノズルヘルスケア/フィーダーメンテナンス警告

自己診断、自己復旧機能により、ノズルやフィーダーの清浄な状態を継続させ、高品質な生産を継続。

豊富な機能群により、高効率生産を具現化

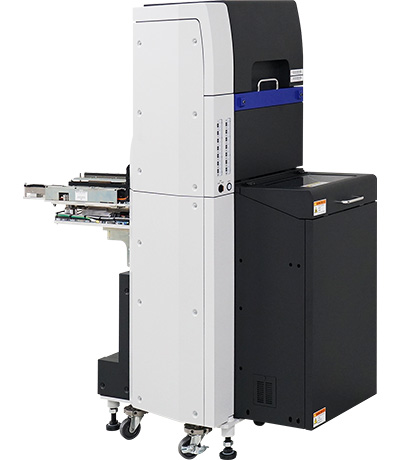

無停止トレイ供給装置 eATS30 【NEW】

最大30枚のパレットを収納できる大容量トレイ供給装置。パレット単位、マガジン単位の無停止トレイ部品供給に対応しており、効率的なトレイ部品の補給作業とラインを止めない生産を実現。

コンパクトトレイ供給装置 cATS10R 【NEW】

省スペース性、コストパフォーマンスに優れた10段マガジンのトレイ部品供給装置。

プッシュアップピン自動交換機能

自動でプッシュアップピンの配置が可能。自動段取と組み合わせることで、品種切り替え時の作業負荷を大幅に改善。
