超高効率デュアルレーンモジュラー YRM20DL 特長

小型チップ部品の搭載性能を向上させたロータリーヘッドを用意。ヘッド交換不要で高速性を維持したまま、幅広い部品に対応可能な「1ヘッドソリューション」を継承しており、0201mm超小型チップ部品から、12x12mm、高さ6.5mmの中異型部品まで対応可能。

高速性と0201mm超小型部品から、55x100mm、高さ15mmの大型部品まで対応可能な汎用性を兼ね備えた万能型ヘッド。

03015mm超小型部品から、55x100mm、高さ30mmの超大型部品に対応可能な超ワイドレンジ型ヘッド。荷重制御にも対応可能。

90×139mm、高さ40mm、重さ500gまで対応する新型ヘッド。情報処理の高速化に伴い普及が進む、大型で重量のあるコネクタやBGAの自動搭載が可能。100Nまでの加重制御にも対応可能。
※仕様の詳細につきましては、弊社営業までご相談ください。

並行実装・交互実装の2つの生産方式の組み合わせ、新開発デュアルレーンコンベアの4ステージ実装により様々な生産品種に超高効率な対応が可能。レーンごとに生産品種が異なる場合においても高い生産性を実現。

自動でプッシュアップピンの配置が可能。自動段取と組み合わせることで、品種切り替え時の作業負荷を大幅に改善。

自動でのノズル交換により、効率的な生産が可能。ノズルホルダをワンタッチで交換可能とし、段取り性やメンテナンス性も向上。

高剛性ベース採用などによるマシン振動抑制およびコードマックスなどによる補正精度改善により、±15μmの高精度実装を実現。

基板高さ測定を用いた搭載高さ制御により、装着面、部品底面の相対高さを制御。低静荷重ノズルとの組み合わせで極小部品への負荷を軽減。

最大30枚のパレットを収納できる大容量トレイ供給装置。パレット単位の無停止トレイ部品供給に対応し、ラインを止めない生産を実現。省スペース性、コストパフォーマンスに優れた10段マガジンのトレイ部品供給装置「cATS10R」もラインナップ。

自己診断、自己復旧機能により、ノズルやフィーダーの清浄な状態を継続させ、高品質な生産を継続。

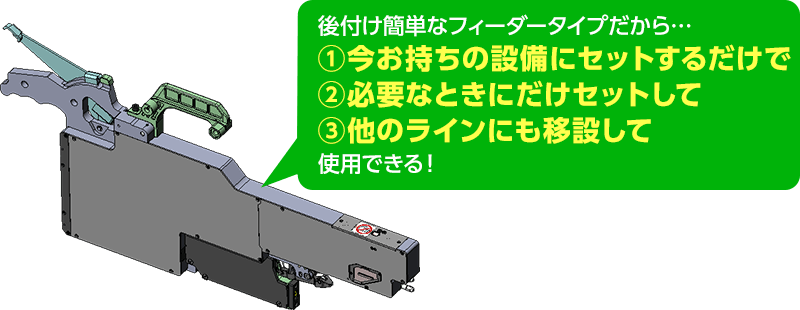

チップ部品の電気特性を計測することで、確実で間違いのない部品を搭載することが可能。

テープをカットし差し込むだけの簡単作業により、部品補給作業の負荷を軽減。また、2リールセットにより部品補給タイミングの平準化が可能で、部品補給が間に合わないことによるライン停止リスクを最小化。
