電子部品実装関連機器・マウンター

YSM10

小型高速モジュラー

YSM10
YSM10
  • 1ビーム1ヘッドクラス世界最速46,000CPHを実現した表面実装機のエントリーモデル
  • 従来機比25%以上スピードアップしクラス世界最速の搭載能力を実現
    部品対応力が向上した新スキャンカメラ採用のHMヘッド搭載
  • 生産現場に柔軟に対応する拡張性
  • 安定した生産を提供する機能充実
※:
1ビーム1ヘッドクラスの表面実装機における最適条件下での搭載能力(CPH)比較。 (2017年1月10日当社調べ)

基本仕様

YSM10
対象基板寸法 L510 x W460 mm ~ L50 x W50 mm
 ※オプションでL610mmまで対応可能

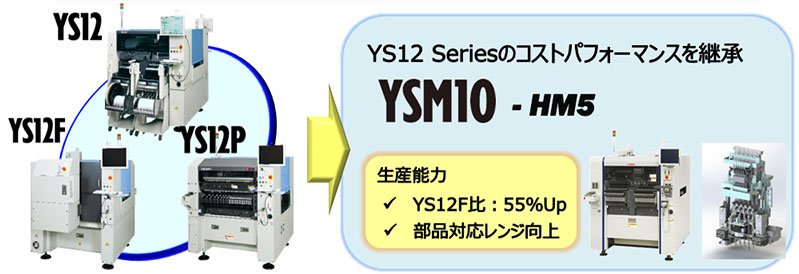

搭載能力 HMヘッド(10ノズル)仕様 HM5ヘッド(5本ノズル)仕様
46,000CPH (当社最適条件) 31,000CPH (当社最適条件)
搭載可能部品 03015~W55 x L100mm(W45mm超は分割認識)、高さ15mm以下
※部品高さ6.5mm超、もしくは部品サイズ□12mm超はマルチカメラ(オプション)が必要
搭載精度
当社最適条件(評価用標準部材使用時)
±0.035mm (±0.025mm) Cpk≧1.0 (3σ)
部品品種数 固定プレート : 最大96種 (8mm幅テープフィーダー換算)
トレイ : 15種(sATS15装備時、最大、JEDEC)
電源仕様 三相 AC 200/208/220/240/380/400/416V ±10% 50/60Hz
供給エア源 0.45MPa以上、清浄乾燥状態
外形寸法 L1,254 x W1,440 x H1,445 mm (突起物を除く)
本体質量 1,270kg
仕様・外観は改良のため予告なく変更する事があります。
