【製造終了】高効率モジュラー Z:LEX（ジーレックス）YSM20R 基本仕様・外観寸法
「1ヘッドソリューション」を極めさらに進化したクラス最速レベルの万能型表面実装機
基本仕様
| 機種 | YSM20R |
|---|---|
| 対象基板寸法 | シングルレーン：L810 x W490～L50 x W50 デュアルステージ： ※X軸2ビーム仕様のみ 1枚搬送：L810 x W490～L50 x W50 2枚搬送：L380 x W490～L50 x W50 |
| ヘッド/搭載可能部品 | 高速汎用（HM）ヘッド※1： 0201mm～W55 x L100mm、高さ15mm以下 異形（FM）ヘッド： 03015mm～W55 x L100mm、高さ28mm以下 |
| 搭載能力 （当社最適条件） |
X軸2ビーム：高速汎用（HM）ヘッド x 2 95,000CPH |
| 搭載精度 | ±0.035mm（±0.025mm） Cpk≧1.0（3σ） 当社最適条件（評価用標準部材使用）時 |
| 部品品種数 | 固定プレート：最大140種（8mm幅テープフィーダー換算） 一括交換台車：最大128種（8mm幅テープフィーダー換算) トレイ：30種（固定式：sATS30装備時、最大）、10種（台車式：cATS10装備時、最大） |
| 電源仕様 | 三相 AC 200/208/220/240/380/400/416V ±10% 50/60Hz |
| 供給エア源 | 0.45MPa以上、清浄乾燥状態 |
| 外形寸法（突起物を除く） | L1,374 x W1,857 x H1,445mm（本体のみ） |
| 本体質量 | 約2,050kg（本体のみ） |
- ※1：0201mm部品の実装に関しては別途ご相談ください。
- 仕様・外観は改良のため予告なく変更することがあります。
SEMI SMT-ELS対応
SEMI SMT-ELS通信スタンダードに対応(オプション)。他社設備とシームレスに自動段取り切替等の連携が可能。

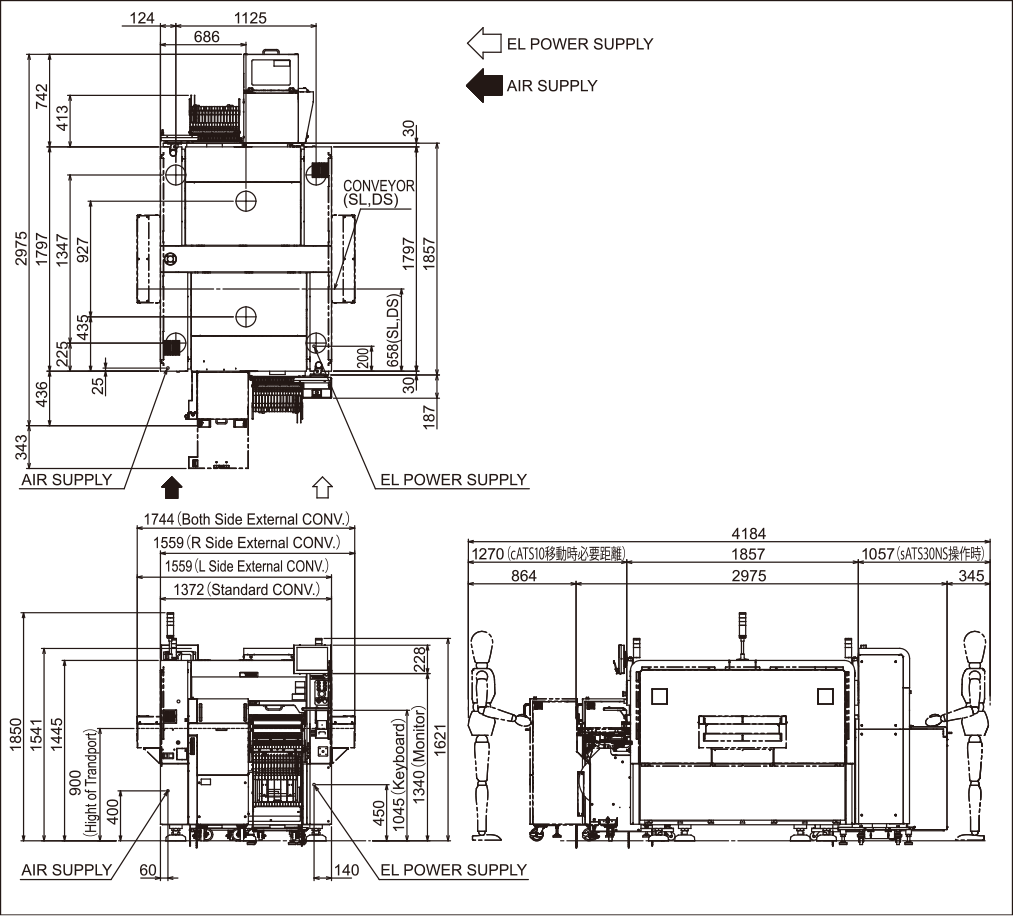

外観寸法
