超高速モジュラー Z:TA-R (ジータ アール) YSM40R 特長

コンパクトなプラットフォームで世界最速の20万CPHを達成、革新的な生産性を実現

世界最高の生産性

世界最速200,000CPH

新型超高速ロータリーヘッドや、高速アルゴリズム採用のサーボモーターなどの最新技術で実現。

マルチカメラシステム

マルチカメラ

認識スピードの高速化と高精度を実現したマルチカメラシステム。
コプラナリティチェック機能やサイドビューカメラも装備可能。

超高速ロータリーヘッド

ヘッド質量軽量化、新開発のロータリー制御技術、独自の同時吸着技術等により革新的な生産性を提供。

超高速ZSフィーダー

ZSフィーダー

軽量コンパクトな電動フィーダー。新型制御アルゴリズムで超高速動作を実現。

※:
既存のZSフィーダーもソフトバージョンアップとチューンアップステーションの調整で高速ZSフィーダーにアップグレード可能。

コンパクトデザイン

4ビーム機でありながら、横幅1mx奥行き2.1mのコンパクトデザイン。
圧倒的なライン長生産性と面積生産性を実現し、限られた工場スペースを効率良く活用可能。

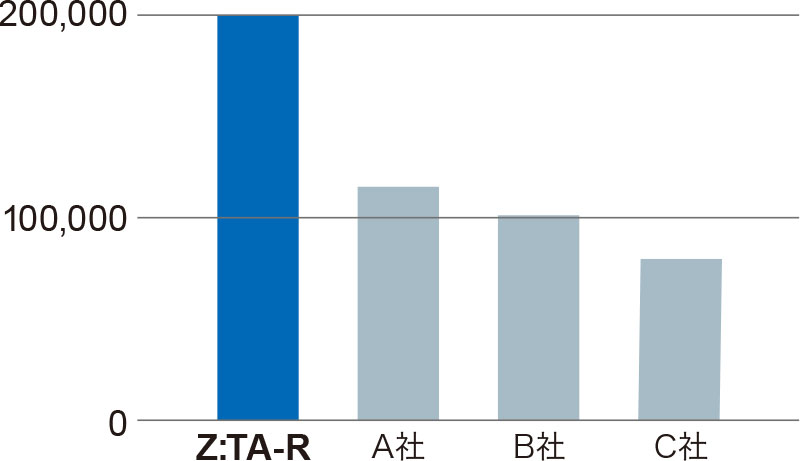

ライン長生産性(CPH/m)

生産形態にフレキシブルに対応

2種のヘッドバリエーション

2種のヘッドから、生産形態に合わせて交換可能。

超高速ヘッド(RSヘッド)

0201mmから□6.5mm・高さ2mmまで対応の圧倒的な生産性を実現する超高速タイプ。同時吸着対応。

マルチヘッド(MUヘッド)

03015mm~45×60mm・高さ15mmまで対応の高速性と汎用性を兼ね備えたタイプ。

フレキシブルなノズルステーション

ANCユニット

ヘッドに合わせて、ノズルステーション(ANC)の交換が可能。さらに超高速ヘッド用はノズルフリーレイアウトに対応。

ヘッドバリエーションと対応部品

超高速ヘッドは0201mmから対応。

大型基板対応のデュアルレーンシステム

デュアルレーンシステム採用。
中・小基板の量産性を高める2列平行搬送から、最大L700mmの大型長尺基板搬送まで可能。優れた汎用性を発揮。

4ステージ
2ステージ
大型基板

YSM20WRとの高い親和性

YSM20WRは、YSM40Rと直結可能なコンベアでの提供が可能。汎用性の高いYSM20WRとの組み合わせにより、高い生産性とフレキシビリティの両立を実現。

高品質実装と高稼働率を支える技術

ノズルヘルスケア機能

生産中にノズル外観・機能の自己診断を行い、状態によって予備ノズルと自動交換。

ロータリーヘッド先端フィルタ

シャフト先端に装備したフィルタによりヘッド内部の汚れを抑止しメンテナンス工数を削減。

高速サイドビューカメラ

吸着直後、装着直前、装着直後の3タイミングでロスなくリアルタイムで部品の保持状態をチェック。

ブローステーション

ノズルシャフトのセルフクリーニングを自動で行いメンテナンス工数を削減。0201mmなどの極小部品にも対応。

自動認識最適化機能

認識データ自動作成・追従機能(es-Vision)や複雑な形状の部品データの簡単作成機能(スマート認識)で吸着、認識エラーを予防。

高い吸着性維持システム

高性能真空ポンプの採用と吸着位置自動補正機能、吸着高さ自動ティーチ機能により、高い吸着性能を自動で維持。
