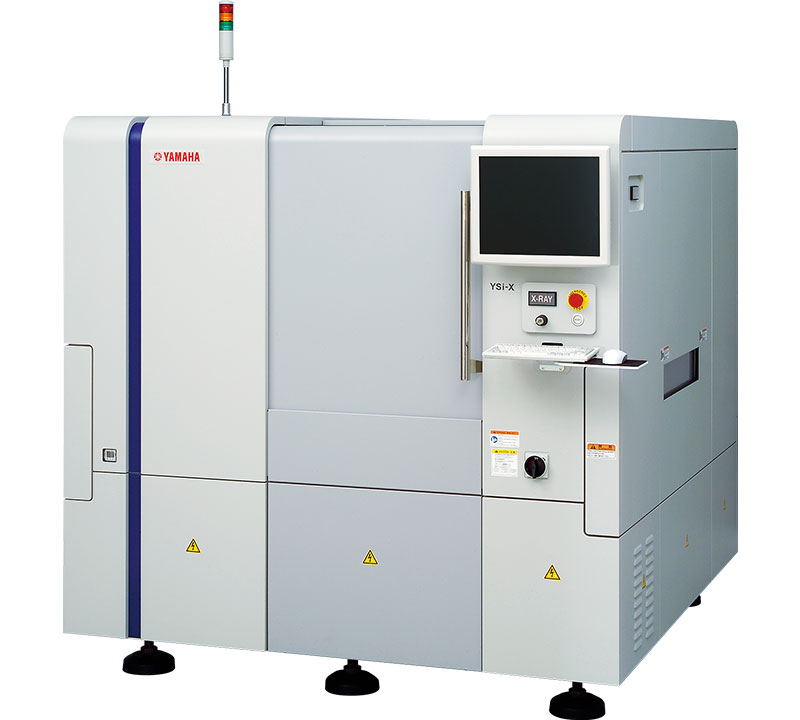

3D-X線ハイブリッド検査装置 YSi-X 概要
画像処理ソフトウェアとハードウェアの一新により、X線3D画像が大幅に向上し、TypeHD/TypeHBに進化
- スライス平面画像で検査する3D-X線で車載品等のインライン全品検査に最適
- 管電圧切り替え式
車載 130kV / 家電 110kV / デバイス 70kV - X線ディテクタを、TypeHD（広角・高速タイプ）、TypeHB（長寿命タイプ） から選択可能
- Ｘ線､光学､赤外線､高さ計測LASER標準装備ハイブリッドで高い検査信頼性
機能・特長

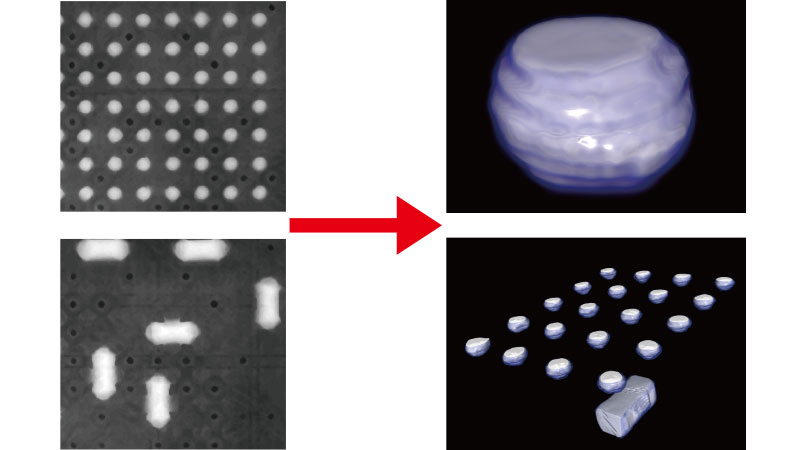

スライス平面画像で検査する3D-X線

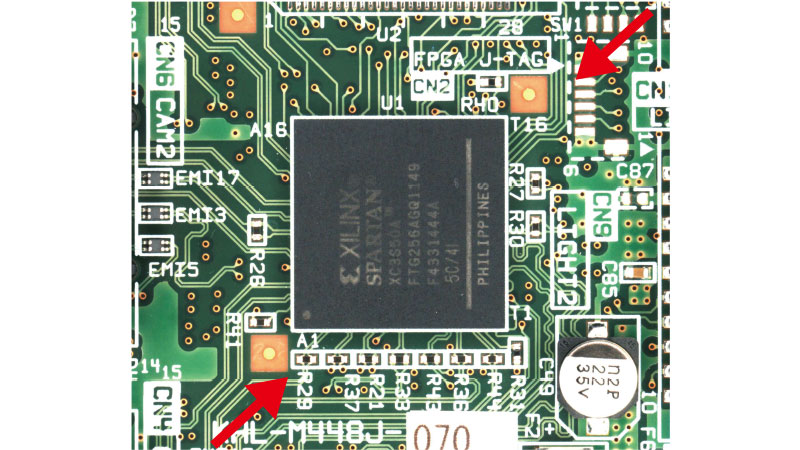

XYZフィデューシャルで基板反りを補正

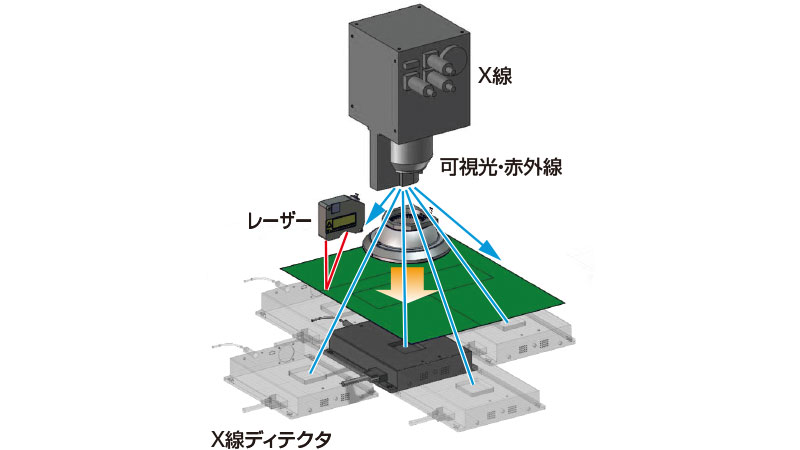

3D-X・2D-X・可視光・レーザー・赤外線を装備

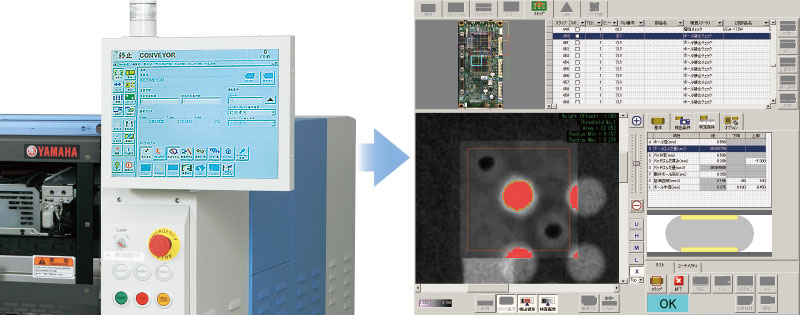

マウンターとのデータ連携
こんな生産現場に最適
1台であらゆる検査ポイントを検査したいお客様へ
得意なところを得意なヘッドで検査が出来る。X線ハイブリッド検査装置
２D光学・２D・３DX線・レーザーのハイブリッド検査が可能
- ２D検査機能：輝度・色度・形度の３つの検査光学検査アルゴリズムで、画像を抽出して自動検査設定が可能。
- ２D光学検査機能：500万画素とマウンター同等の高剛性フレームで、高い繰り返し精度を実現。分解能19μm/10μｍが選択可能。
- 旋回式レーザー計測：基板の高さ設定を計測。自動検査にも対応可能。
- ３D－X線CT検査：はんだ接合部をスライス平面画像で確認可能。分解能TypeHD：mini7μm/TypeHB：mini18μｍ
選べる2タイプの３D-X線検査
- ３D-X TypeHD（高速高精細）：FOSフラットパネル方式 X線ディテクタ想定寿命：1年 速度：5.8cm2/sec
- ３D-X TypeHB（長寿命）：ダイレクト変換パネル方式 X線ディテクタ想定寿命：4年 速度：1.4cm2/sec
- ヤマハ独自開発のデジタルX線CT撮像技術搭載。はんだ接合部をスライス平面画像で確認可能。自由な高さでX線スライス画像を抽出して検査可能
リペアーViewerで高精度判定
- リペアーステーションで3DX線検査の結果を3次元画像イメージを直接確認して、最終判定の実施が可能。
データ作成や判定をサポートする便利機能を搭載
- ヤマハ標準ライブラリー：約80,000品種のSMT部品を網羅したヤマハ独自の標準検査ライブラリを無償提供。部品形状を選んで張り付けるだけで検査データが完成。
- リペアーステーションで目視判定、リモートステーションで画像判定をサポート。
- P-toolAOIリミデッド（YSi-OS iPRODB）：オフラインPCでのデータ作成と統計分析ソフト。判定ラインキングや全画像保存検索、モニタリング、トレースに対応可能。
