プレミアム印刷機 YSP10 基本仕様・外観寸法

世界最速レベルのサイクルタイムを実現段取り替え作業の全自動化対応

基本仕様

YSP10
対象基板寸法 L510 × W510mm ~ L50 × W50mm(オプション:L650 × W510mm)
印刷ヘッド 3S(Swing Single Squeegee) ヘッド
印刷精度 繰り返し位置合わせ精度(6σ):±0.01mm
サイクルタイム
※印刷時間を含む
10秒 ※クリーニング含まず(当社最適条件)
12秒 ※クリーニングを含む(当社最適条件)
コアサイクルタイム
※印刷時間を除く
6秒
対応マスクサイズ L750 × W750mm、L736 × W736mm(29″)
L750 × W650mm、L650 × W550mm
L600 × W550mm、L550 × W650mm
L584 × W584mm(23″)
電源仕様 単相AC 200 ~ 230V ±20V
供給エア源 0.4MPa以上
外形寸法(突起物を除く) L1,640 × W1,840 × H1,525mm(標準仕様)
L1,973 × W1,840 × H1,525mm(延長コンベア仕様)
L1,640 × W1,990 × H1,525mm(マスク自動交換ユニット仕様)
L1,973 × W1,990 × H1,525mm(延長コンベア/マスク自動交換ユニット仕様)
質量 約1,700kg
仕様・外観は改良のため予告なく変更することがあります。

SEMI SMT-ELS対応
SEMI SMT-ELS通信スタンダードに対応(オプション)。他社設備とシームレスに自動段取り切替等の連携が可能。

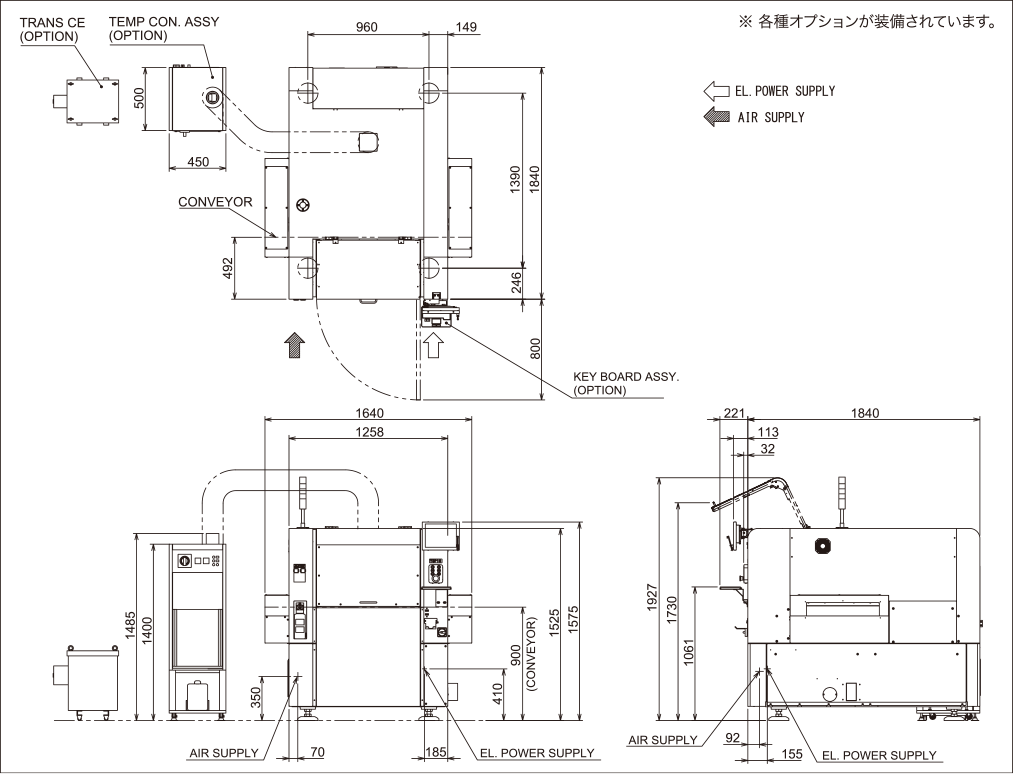

外観寸法
