SMT(電子部品実装)・マウンター

3Dハイブリッド光学外観検査装置 YRi-V 特長

超高速、高精度な3D検査を実現した全市場向けの万能型光学外観検査装置。同軸照明の搭載、5μmレンズのラインナップ追加によりデバイス市場領域の高精度検査に対応。

超高速、高精度検査

新型検査ヘッド

2D検査、3D検査、4アングルカメラのすべての検査能力を大幅に向上させた高性能検査ヘッドを新開発。全てのSMT市場へ対応可能な検査能力を実現。

超高速検査

ヤマハ独自の高剛性フレームにより、高精度検査を実現しつつ、従来比1.6〜2.0倍の超高速検査を実現。大量生産の検査に対応。

8方向プロジェクター/4方向プロジェクター(選択)

8方向プロジェクタのラインナップにより、0201mm部品の狭隣接搭載の検査が可能に。大型部品の死角を削減し、精度の高い3D検査を実現。3D計測レンジも向上させ、最大高さ25mmの部品の3D検査に対応。

2000万画素 4アングルカメラ

2000万画素の高解像度カメラを採用。鮮明な画像により、正確な2次判定を実現。高画質化により、斜視画像による自動検査精度も向上。

AIを活用した最新ソフトウェア ソリューション

LED位置計測

基準からの正確な位置精度を求められるLEDの位置測定検査にも対応。高剛性のフレームだからできる計測検査。

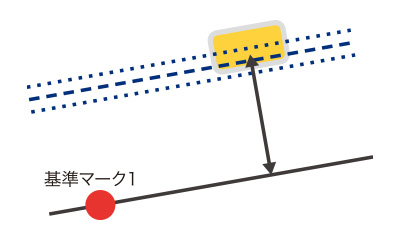

等距離検査
対象物が基準マークから等距離に搭載できているか
基準線相対角度検査
対象物が基準線から回転せずに搭載できているか

モバイル判定 & QAオプション

不良画像を無線LAN経由で、オペレータのモバイル端末に送信し、良否の判定が可能。ラインオペレータが兼務することで、省人化をサポート。

自動検査データ作成

CAD、CAM、各種マウンターデータ等、あらゆるデータから検査データへのダイレクト変換に対応。ガーバデータからも基板画像を自動生成。DIP基板もスルーホールを自動検出し、検査データの自動作成が可能。

部品ライブラリ自動マッチング 【AI機能】

カメラで撮像した画像から、AIが部品種を自動的に特定し、最適な部品ライブラリを自動的に適用。検査データ作成の簡易化に貢献。

デバイス検査対応 専用バリエーション

新型カメラを搭載し、高精度検査のさらなる高速化を実現

超高分解能・高速検査 [2500万画素カメラ]

2500万画素カメラを採用し、5μm分解能でも広い視野角を実現。デバイス検査のさらなる高速化が可能。

ウエハ・透明樹脂検査 [3Dレーザー]

3Dレーザーと同軸照明で、鏡面部品や透明樹脂部品の表面を正確に捉え、3D再現性も向上。従来困難だった部品も検査可能に。
