3Dハイブリッド光学外観検査装置 YSi-V 基本仕様・外観寸法

2次元検査、3次元検査、4方向斜め画像検査を1台に搭載。7μmの高分解能と業界トップレベルの検査スピードを両立

基本仕様

YSi-V
対象基板寸法mm L610 × W560mm(最大) ~ L50 × W50(最小)(シングルレーン仕様時)
※ L750mm長尺基板対応可能(オプション)
カメラ画素数 1200万画素
分解能 12μm / 7μm
検査項目 搭載直後の部品の状態、硬化後のハンダ及び部品の状態
電源仕様 3相 200/208/220/240/380/400/416V、±10% 50/60 Hz
供給エア源 0.45MPa以上 、清浄乾燥状態
外形寸法(突起物を除く) L1,252 × W1,498 × H1,550mm
本体質量 約1,300kg
仕様・外観は改良のため予告なく変更することがあります。

SEMI SMT-ELS対応
SEMI SMT-ELS通信スタンダードに対応(オプション)。他社設備とシームレスに自動段取り切替等の連携が可能。

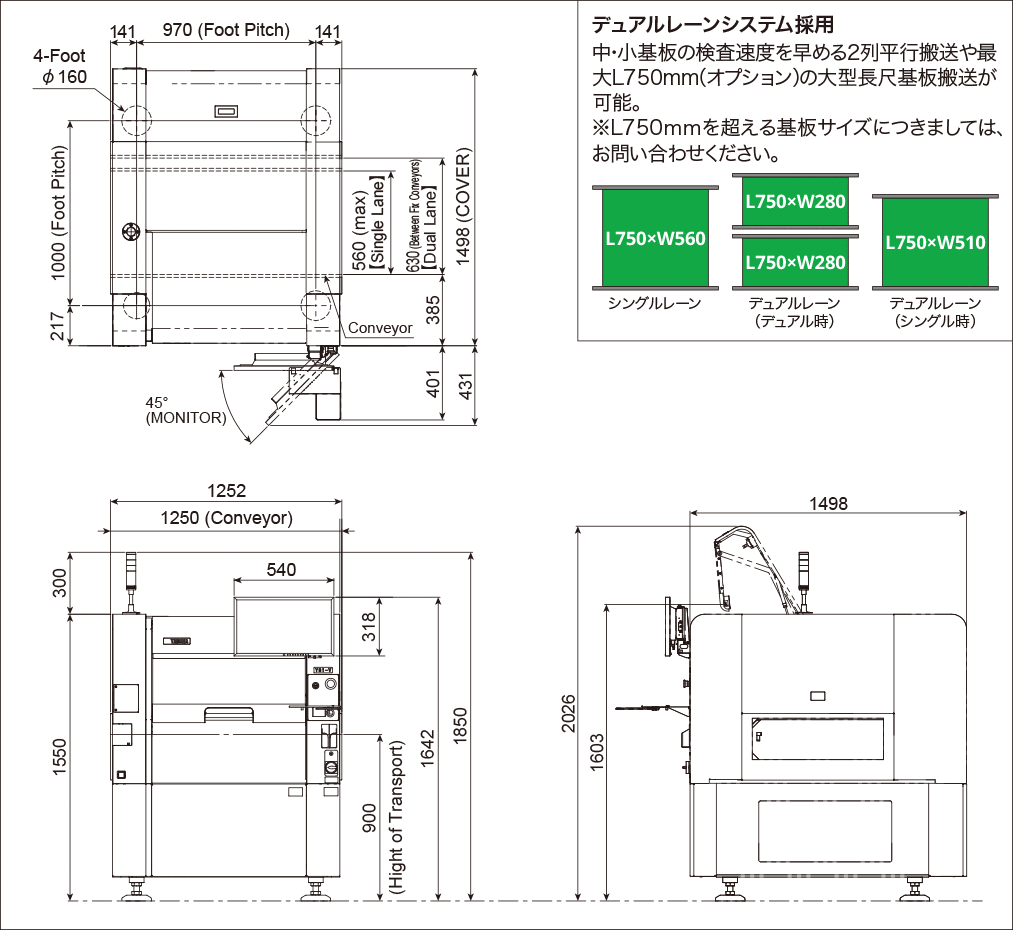

外観寸法
