【製造終了】3Dハイブリッドモジュラー S10/S20 基本仕様・外観寸法

3D MID実装を可能にする究極の汎用性を実現

基本仕様

S10 S20
基板寸法(バッファ未使用時) 最小 L50 x W30mm~最大 L1,330 x W510mm(標準L955) 最小 L50 x W30mm~最大 L1,830 x W510mm(標準L1,455)
    (入口 or 出口バッファ使用時) 最小 L50 x W30mm~最大 L420 x W510mm -
    (入口 & 出口バッファ使用時) 最小 L50 x W30mm~最大 L330 x W510mm 最小 L50 x W30mm~最大 L540 x W510mm
基板厚 0.4〜5.0mm 0.4〜5.0mm
基板搬送方向 左→右(標準) 左→右(標準)
基板搬送速度 最大900mm/sec 最大900mm/sec
実装タクト(12軸ヘッド+2θ) 最適条件 0.08sec / CHIP (45,000CPH) 0.08sec / CHIP (45,000CPH)
装着精度A(μ+3σ) CHIP ±0.040mm CHIP ±0.040mm
装着精度B(μ+3σ) IC ±0.025mm IC ±0.025mm
装着角度 ±180° ±180°
Z軸制御 / θ軸制御 ACサーボモーター ACサーボモーター
実装可能部品高さ 最大30mm※1(先付最大部品高さは25mmまで) 最大30mm※1(先付最大部品高さは25mmまで)
実装可能部品 0201mm~120×90mm BGA、CSP、コネクタ、他異形部品(標準0402~) 0201mm~120×90mm BGA、CSP、コネクタ、他異形部品(標準0402~)
部品荷姿 8~88mmテープ(SS/ZSフィーダー)、スティック、トレイ 8~88mmテープ(SS/ZSフィーダー)、スティック、トレイ
持帰り判定 負圧チェックと画像チェック 負圧チェックと画像チェック
多言語画面対応 日本語、中国語、韓国語、英語 日本語、中国語、韓国語、英語
基板位置決め 挟み込み式基板固定ユニット、前基準、コンベア幅自動調整 挟み込み式基板固定ユニット、前基準、コンベア幅自動調整
部品品種数 最大90品種(8mmテープ換算)45連×2 最大180品種(8mmテープ換算)45連×4
基板搬送高さ 900±20mm 900±20mm
本体寸法、重量 L1,250 x D1,750 x H1,420mm、約 1,200 kg L1,750 x D1,750 x H1,420mm、約 1,500 kg
※1:
基板厚み+部品高さ=最大30mm。
仕様・外観は改良のため予告なく変更することがあります。

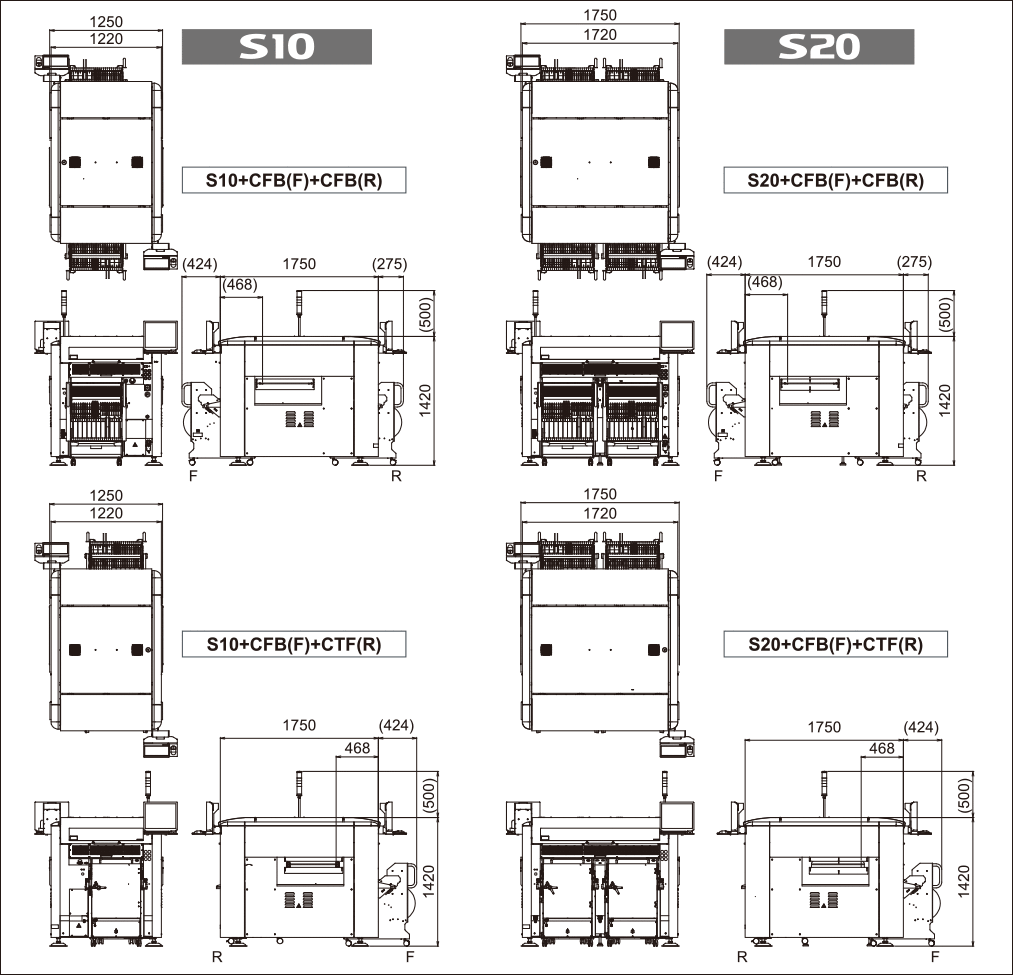

外観寸法
