ロボットケーブル

ロボットケーブル、ケーブルターミナル、コネクタの外形寸法図、型式をご確認いただけます。

ロボットケーブルとは、ロボットとコントローラを繋ぐケーブルです。

※型式中の□内の表記については、下記の通りです。
□内 ケーブル長 備考
1 1m ※ ERCD/ERCX用ケーブルのみ設定
3 3.5m ※ TS-S/TS-S2/TS-SD用ケーブル、TS-S2S用ケーブルのみ3mとなります
5 5m
A 10m

単軸ロボットケーブル

TS-S/TS-S2/TS-SD用ケーブル

耐屈曲ケーブル

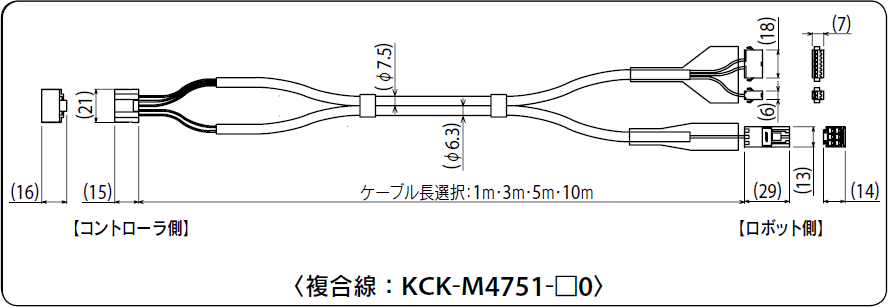

複合線:KCK-M4751-□0
接続ロボット TRANSERVO
セット型式
単品型式 複合線:KCK-M4751- □0

TS-S2S用ケーブル

耐屈曲ケーブル

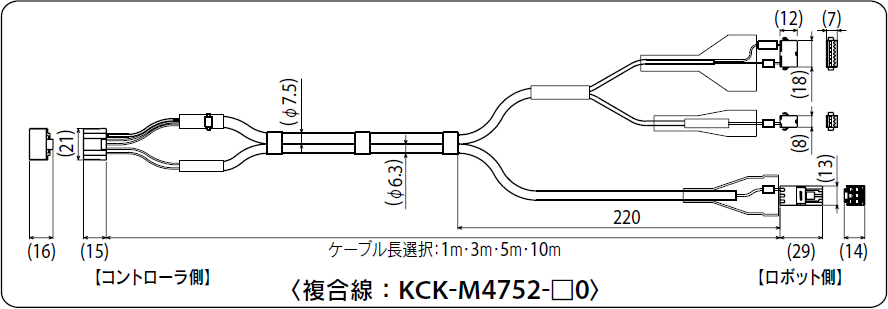

複合線:KCK-M4752-□0
接続ロボット TRANSERVO(RFタイプ センサー仕様)
セット型式
単品型式 複合線:KCK-M4752- □0

TS-X用ケーブル

標準ケーブル

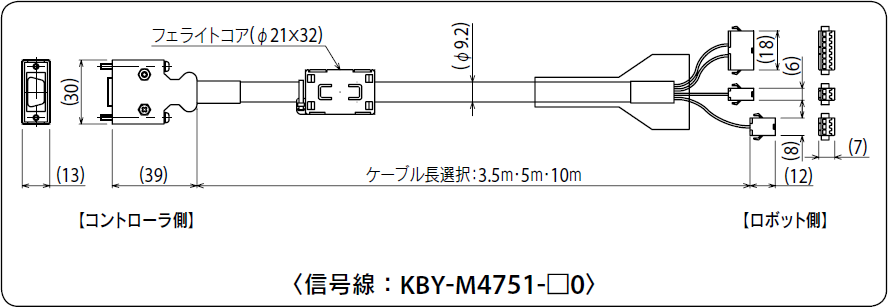

信号線:KBY-M4751-□0

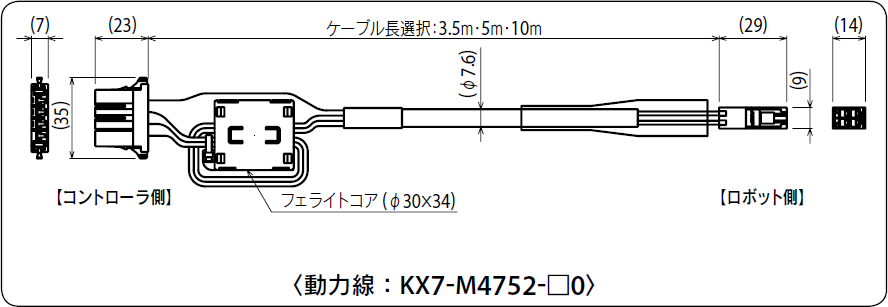

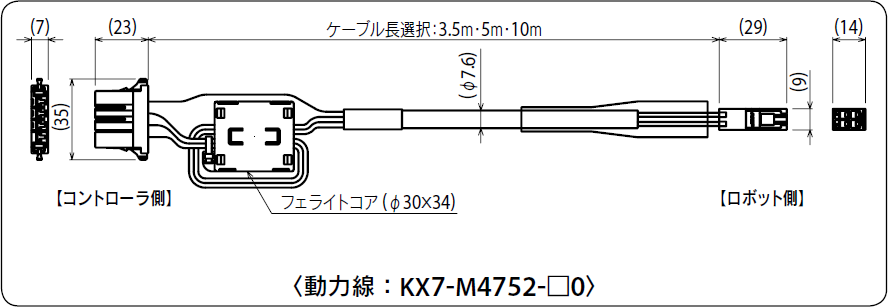

動力線:KX7-M4752-□0
接続ロボット FLIP-X
単品型式 KBY-M4710-□0
セット型式 複合線:KBY-M4751-□0
動力線:KX7-M4752-□0

耐屈曲ケーブル

信号線:KBY-M4755-□0
接続ロボット FLIP-X
セット型式 KBY-M4720-□0
単品型式 複合線:KBY-M4755-□0
動力線:KX7-M4752- □0

TS-P用ケーブル

標準ケーブル

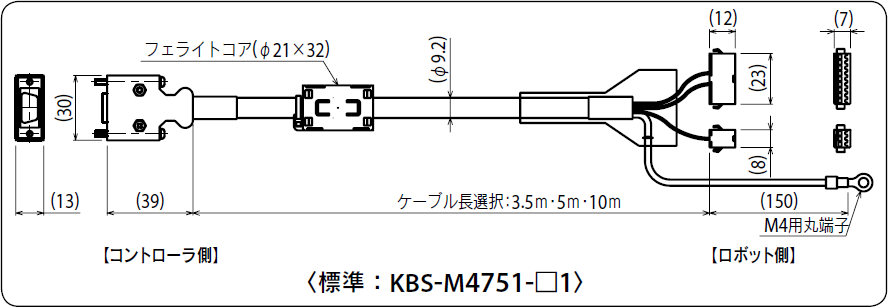

標準:KBS-M4751-□1

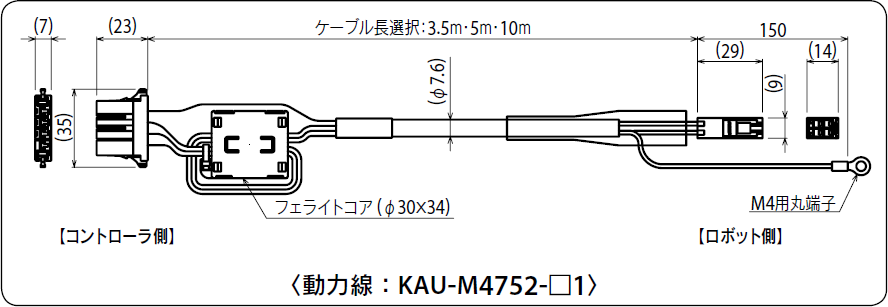

動力線:KAU-M4752-□1
接続ロボット PHASER
セット型式 KBS-M4710-□0
単品型式 信号線:KBS-M4751-□1
動力線:KAU-M4752-□1

耐屈曲ケーブル

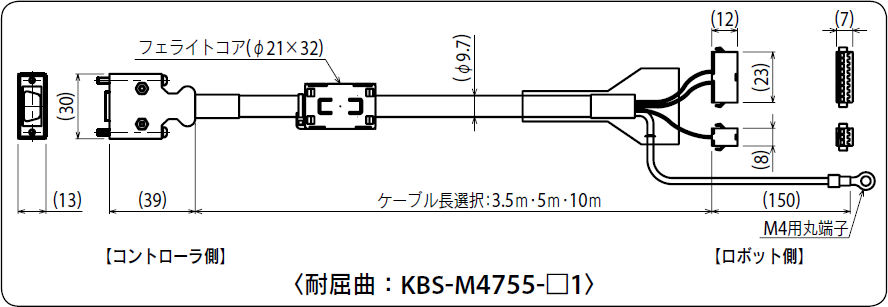

耐屈曲:KBS-M4755-□1
接続ロボット PHASER
セット型式 KBS-M4720-□0
単品型式 信号線:KBS-M4755-□1
動力線:KAU-M4752-□1

RDV-X用ケーブル(ブレーキ無し仕様)

標準ケーブル

標準:KBH-M4751-□0

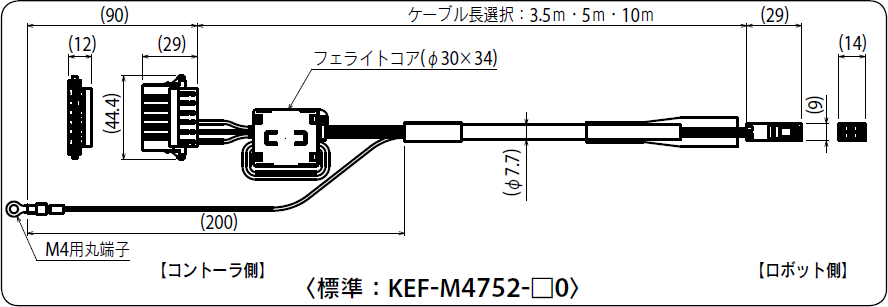

標準:KEF-M4752-□0
接続ロボット FLIP-X
セット型式 KEF-M4710-□0
単品型式 信号線:KBH-M4751-□0
動力線:KEF-M4752- □0
I/Oコネクタ:KBH-M4420-00

耐屈曲ケーブル

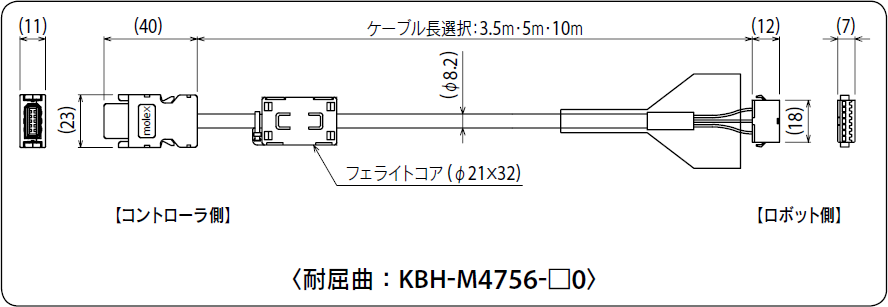

耐屈曲:KBH-M4756-□0
接続ロボット FLIP-X
セット型式 KEF-M4730-□0
単品型式 信号線:KBH-M4756-□0
動力線:KEF-M4752- □0
I/Oコネクタ:KBH-M4420-00

RDV-X用ケーブル(ブレーキ・センサー付き仕様)

標準ケーブル

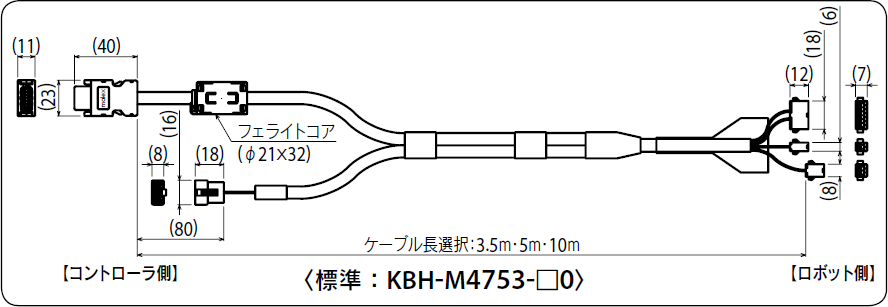

標準:KBH-M4753-□0
標準:KEF-M4752-□0

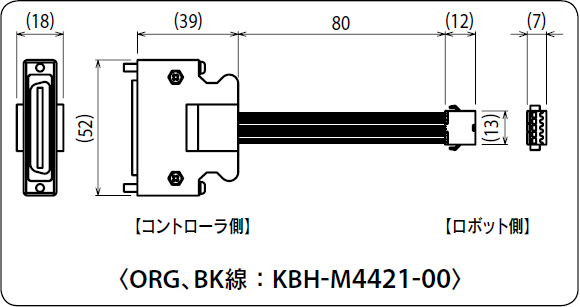

ORG、BK線:KBH-M4421-00
接続ロボット FLIP-X
セット型式 KEF-M4720-□0
単品型式 信号線:KBH-M4753-□0
動力線:KEF-M4752- □0
ORG、BK線:KBH-M4421-00

耐屈曲ケーブル

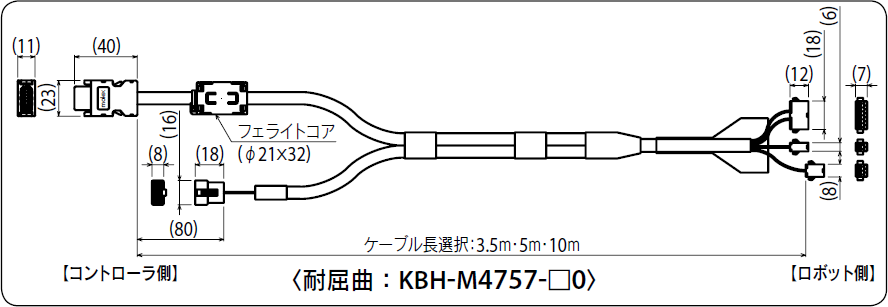

耐屈曲:KBH-M4757-□0
接続ロボット FLIP-X
セット型式 KEF-M4740- □0
単品型式 信号線:KBH-M4757- □0
動力線:KEF-M4752-□0
ORG、BK線:KBH-M4421-00

RDV-P用ケーブル

標準ケーブル

標準:KBH-M4754-□1

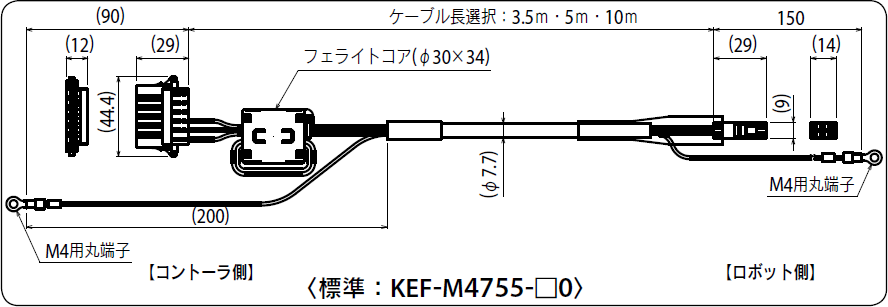

標準:KEF-M4755-□0
接続ロボット PHASER
セット型式 KEF-M4711- □0
単品型式 信号線:KBH-M4754- □1
動力線:KEF-M4755-□0
I/Oコネクタ:KBH-M4420-00

耐屈曲ケーブル

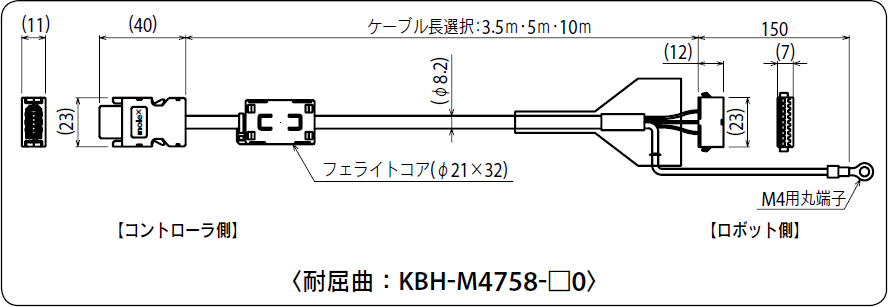

耐屈曲:KBH-M4758-□0
接続ロボット PHASER
セット型式 KEF-M4712- □0
単品型式 信号線:KBH-M4758- □0
動力線:KEF-M4755-□0
I/Oコネクタ:KBH-M4420-00

SR1-X用ケーブル

標準ケーブル

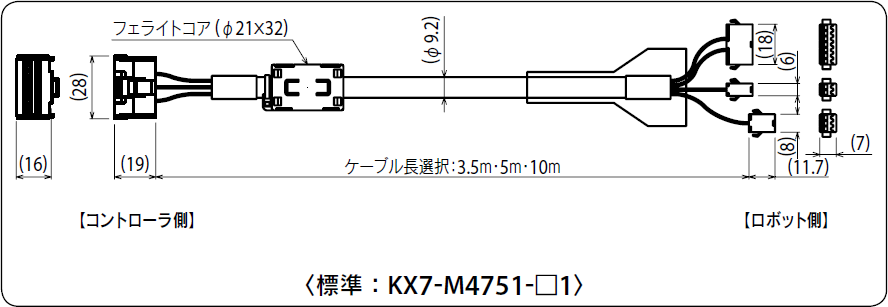

標準:KX7-M4751-□1
動力線:KX7-M4752-□0
接続ロボット FLIP-X
セット型式 KX7-M4710-□0
単品型式 信号線:KX7-M4751-□1
動力線:KX7-M4752-□0

耐屈曲ケーブル

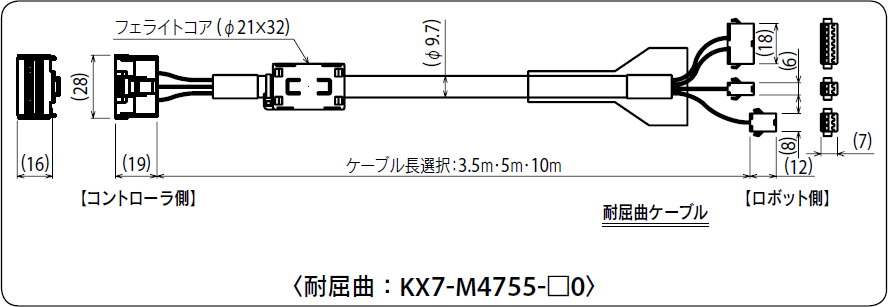

耐屈曲:KX7-M4755-□0
接続ロボット FLIP-X
セット型式 KX7-M4720-□0
単品型式 信号線:KX7-M4755-□0
動力線:KX7-M4752-□0

SR1-P用ケーブル

標準ケーブル

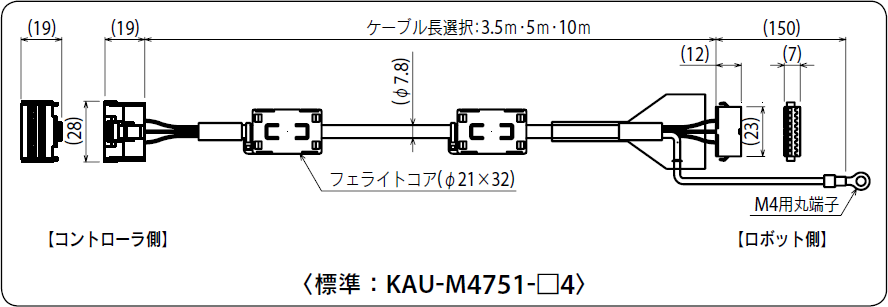

標準:KAU-M4751-□4
動力線:KAU-M4752-□1
接続ロボット PHASER
セット型式 KAU-M4710- □0
単品型式 信号線:KAU-M4751-□4
動力線:KAU-M4752-□1

耐屈曲ケーブル

耐屈曲:KAU-M4755-□0
接続ロボット PHASER
セット型式 KAU-M4720- □0
単品型式 信号線:KAU-M4755-□0
動力線:KAU-M4752-□1

ERCD/ERCX用ケーブル

標準ケーブル

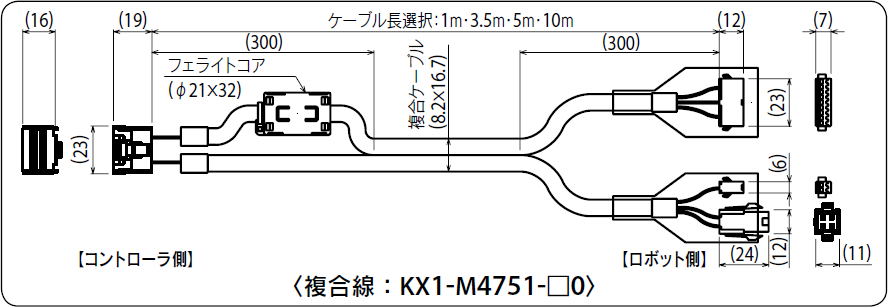

複合線:KX1-M4751-□0
接続ロボット FLIP-X
セット型式
単品型式 複合線:KX1-M4751- □0

耐屈曲ケーブル

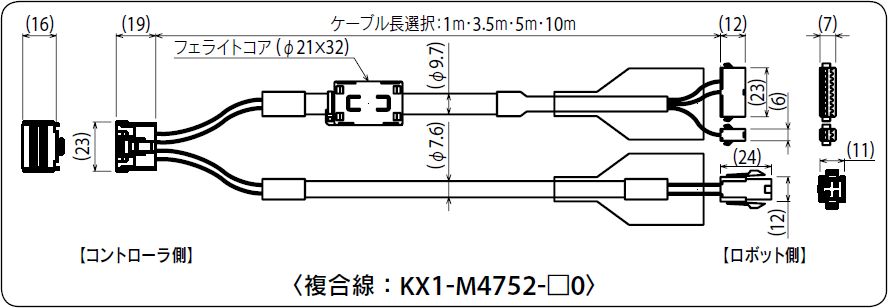

複合線:KX1-M4752-□0
接続ロボット FLIP-X
セット型式
単品型式 複合線:KX1-M4752- □0

マルチロボットケーブル

1軸マルチロボット用ケーブル

耐屈曲ケーブル

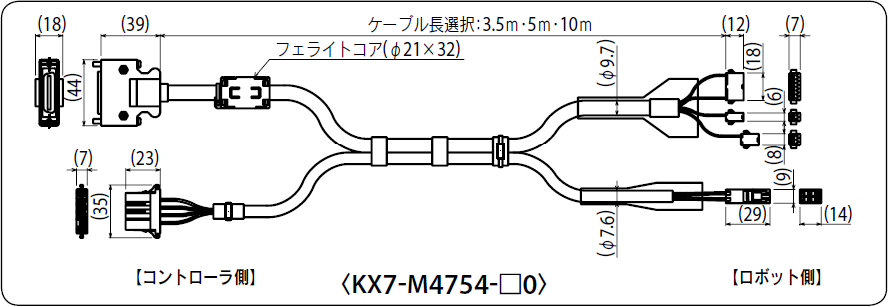

KX7-M4754-□0

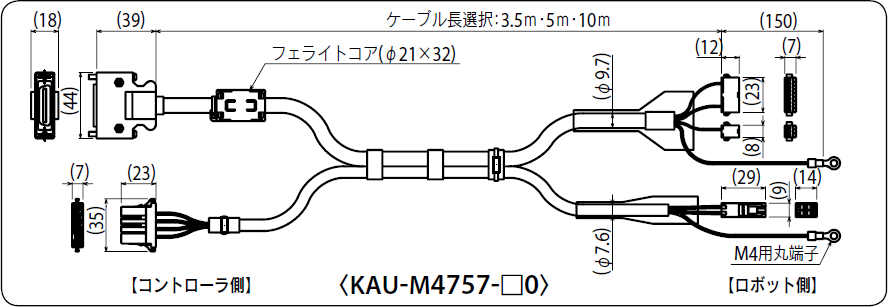

KAU-M4757-□0
接続コントローラ RCX240
ケーブル型式 接続ロボット(FLIP-X 用):KX7-M4754-□0
接続ロボット(PHASER 用):KAU-M4757- □0

2軸マルチロボット用ケーブル

耐屈曲ケーブル

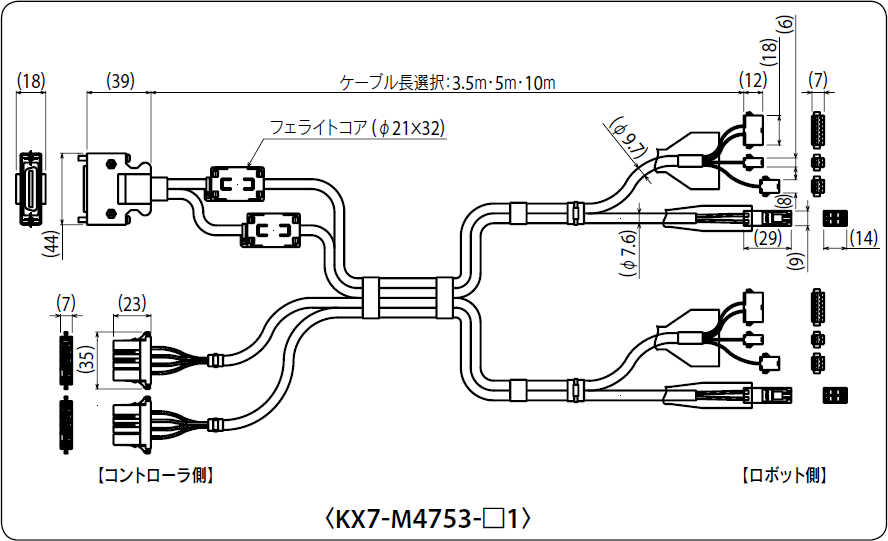

KX7-M4753-□1
接続コントローラ RCX221/RCX222
RCX240/RCX340
DRCX
ロボット組合せ 1軸目:FLIP-X
2軸目:FLIP-X
ケーブル型式 KX7-M4753-□1

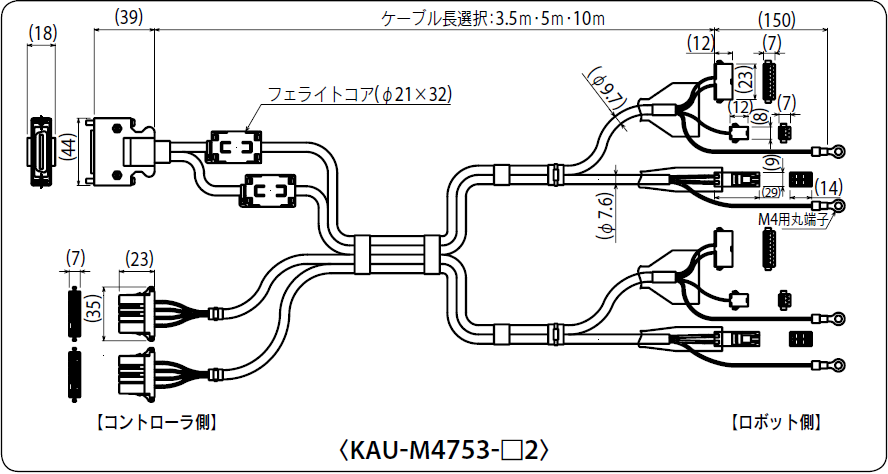

KAU-M4753-□2
接続コントローラ RCX221/RCX240
ロボット組合せ 1軸目:PHASER
2軸目:PHASER
ケーブル型式 KAU-M4753- □2

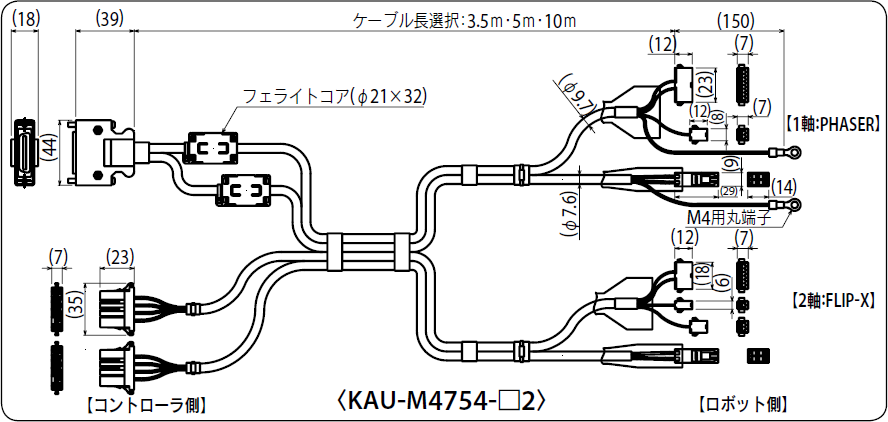

KAU-M4754-□2
接続コントローラ RCX221/RCX240
ロボット組合せ 1軸目:PHASER
2軸目:FLIP-X
ケーブル型式 KAU-M4754- □2
KAU-M4754-□2
接続コントローラ RCX221/RCX240
ロボット組合せ 1軸目:FLIP-X
2軸目:PHASER

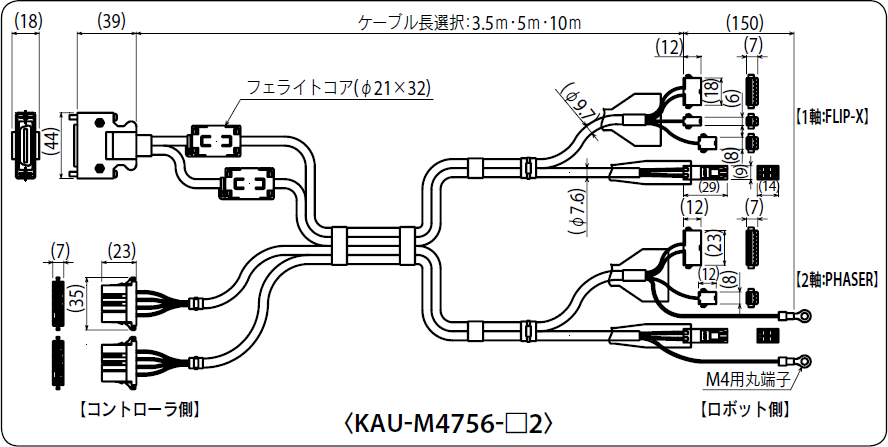

ケーブル型式 KAU-M4756-□2

多軸ロボットケーブル

直交2軸用ケーブル

標準ケーブル

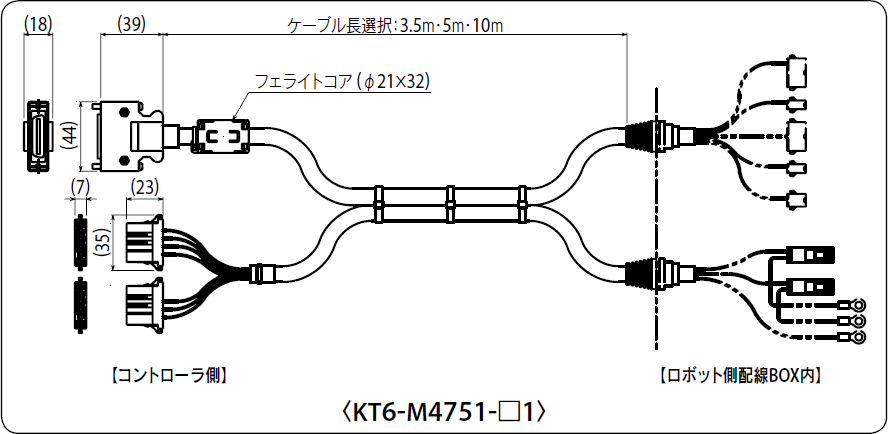

KT6-M4751-□1
接続コントローラ DRCX/RCX222/RCX340
ケーブル型式 KT6-M4751-□1

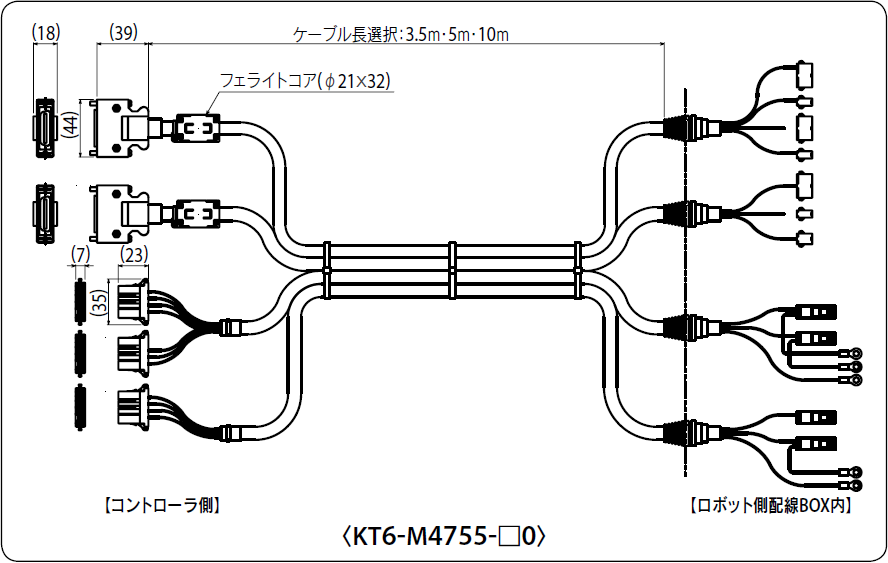

直交3軸用ケーブル

標準ケーブル

KT6-M4755-□0
接続コントローラ RCX142/RCX240/RCX340
ケーブル型式 KT6-M4755-□0

直交4軸用ケーブル

標準ケーブル

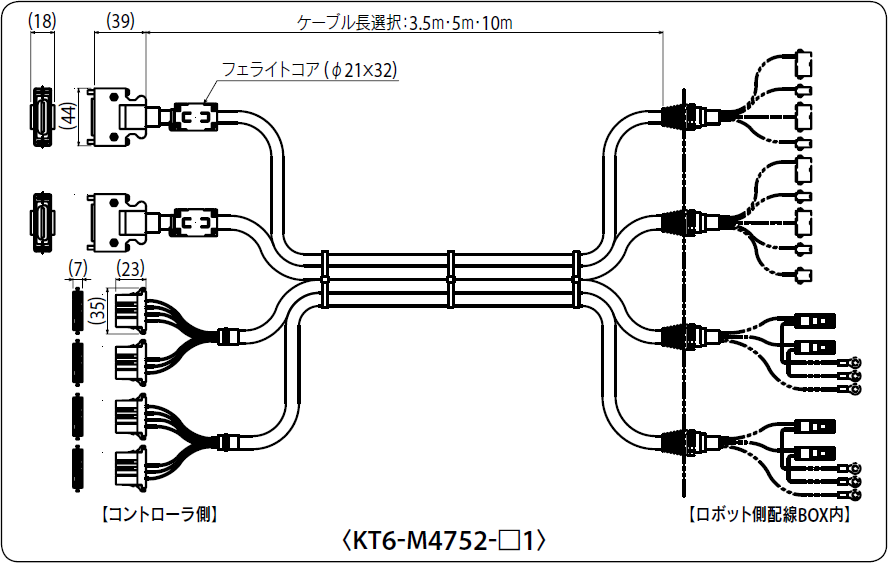

KT6-M4752-□1
接続コントローラ RCX142/RCX240/RCX340
ケーブル型式 KT6-M4752-□1

スカラロボットケーブル

スカラロボット用のロボットケーブルは、コネクタサイズはすべて同じですが、機種により型式が異なります。

標準ケーブル

KCB-M6211-01
接続ロボット YK-XG (YK120XG/YK150XG/YK180XGを除く)
YK-XGS
YK500TW
YK400XR
ケーブル型式 3.5m:KBF-M6211-00
5m:KBF-M6211-10
10m:KBF-M6211-20

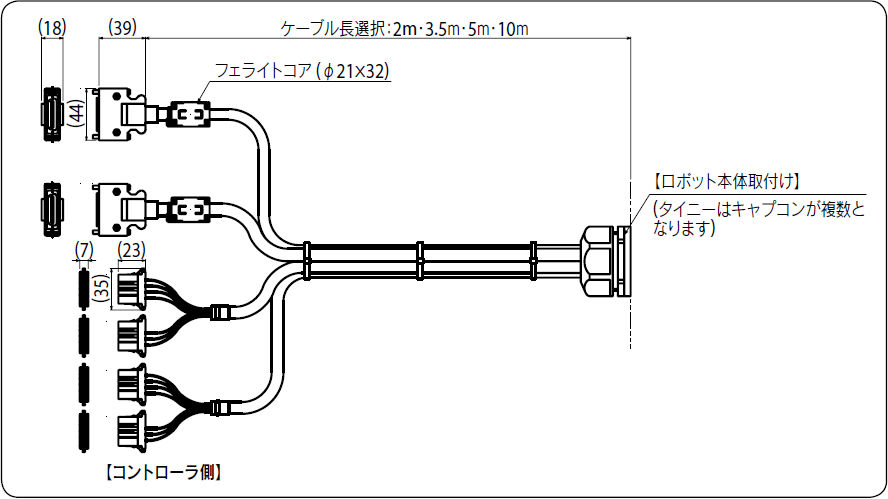

接続ロボット YK120XG
YK150XG
YK180XG
ケーブル型式 2m:KCB-M6211-31
3.5m:KCB-M6211-01
5m:KCB-M6211-11
10m:KCB-M6211-21
接続ロボット YK-XGP
YK-XGC
ケーブル型式 3.5m:KDP-M6211-00
5m:KDP-M6211-10
10m:KDP-M6211-20
接続ロボット YK-XC(大型)
YK-XS
YK-XP
ケーブル型式 3.5m:KN3-M6211-00
5m:KN3-M6211-10
10m:KN3-M6211-20
接続ロボット YK1200X
ケーブル型式 3.5m:KN6-M6211-00
5m:KN6-M6211-10
10m:KN6-M6211-20
接続ロボット YK180X
YK220X
YK180XC
YK220XC
ケーブル型式 3.5m:KBE-M6211-00
5m:KBE-M6211-10
10m:KBE-M6211-20

グリッパケーブル

ロボットケーブルと中継ケーブルを接続した合計の長さは14m以下としてください。

ロボットケーブル

耐屈曲ケーブル

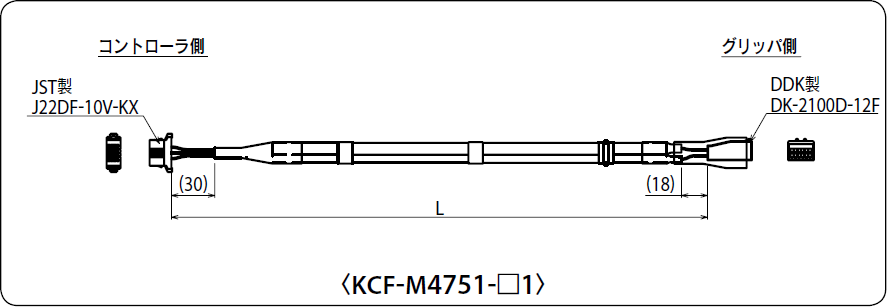

KCF-M4751-□1
ケーブル型式 3.5m:KCF-M4751-31
5m:KCF-M4751-51
10m:KCF-M4751-A1

中継ケーブル

耐屈曲ケーブル

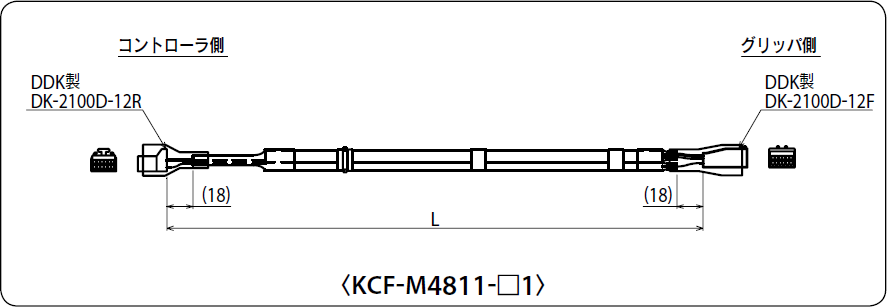

KCF-M4811-□1
ケーブル型式 0.5m:KCF-M4811-11
1m:KCF-M4811-21
1.5m:KCF-M4811-31
2m:KCF-M4811-41
2.5m:KCF-M4811-51
3m:KCF-M4811-61
3.5m:KCF-M4811-71
4m:KKCF-M4811-81
