従来のRCX-Studioがさらに使いやすく生まれ変わりました。

検討段階事前検討に便利

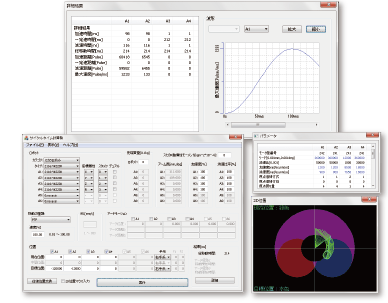

コントローラが無くてもプログラムの作成、デバックが可能です。同時にサイクルタイムも算出できます。

装置に最適なロボットの選定が簡単に行えます。また、１サイクルのどの部分に時間を要しているかの確認も容易です。

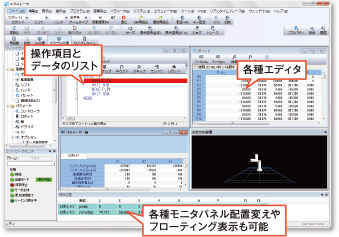

初めてでも簡単にプログラム編集やデータ編集が行えます。

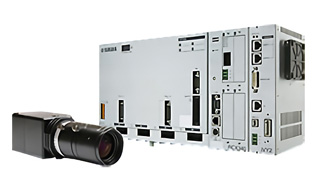

iVY2 Studio統合でソフトの切り替えが不要。ロボットビジョン使用時の品種登録もRCX-Studio Proのみで行えます。

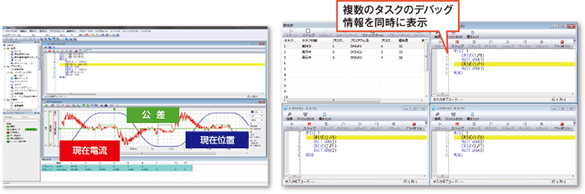

コントローラの内部情報を連続出力します。測定器が無くても、電流波形を取得でき安心です。複数タスクのデバック情報を同時に表示。

使用可能ポート	Ethernetのみ
用途	アプリケーションデバッグ
サンプリング周期	1msからms単位で可変
チャンネル数	8チャンネル
取得可能データ	I/Oステータスプログラミングタスク状態実行中タスク番号ドライバステータス（公差・アウト有効位置・指令位置・現在位置・指令速度・現在速度・指令電流・現在電流・モータ負荷率・ドライバ負荷率）コントローラ温度

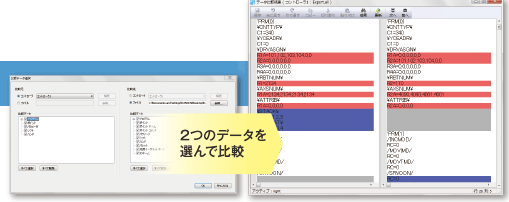

指定した2つのデータを比較し差分をビジュアル表示します。ALLファイルの一括比較やプログラム単位での比較も可能。オンラインデータとも直接比較できます。

型式	RCX-Studio Pro [USBキー（ドングル）付]	KCX-M4990-20

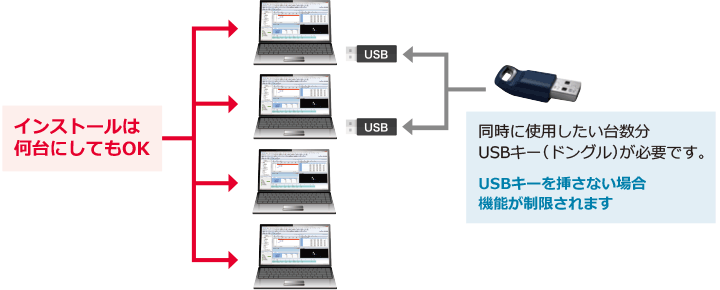

USBキー（ドングル）1個につき使用できるコンピュータは1台です。同時に複数台のコンピュータで使用したい場合には、使用したい台数分本製品をご購入ください。

最新版をWEBサイトから無償ダウンロードできます。

OS	Windows XP (32bit)、Vista、7、8/8.1、10（対応バージョン　V2.1.3～）
CPU	Intel® Core™2 Duo 2GHz以上推奨
メモリ	1GB以上推奨
ハードディスク	RCX-Studio Pro のインストール先に80MB以上の空き容量
通信ポート	通信ケーブル：シリアル通信ポート、イーサネット、またはUSBポート USBキー：USBポート(1ポート)
ディスプレイ	1024×768以上の解像度、256色以上
その他	専用通信ケーブル(D-Sub用、またはUSB用) イーサネットケーブル(カテゴリ5以上)
使用可能コントローラ	RCX340

※: Windowsは米国Microsoft Corporationの米国及びその他の国における登録商標です。その他、記載されている会社名、製品名は各社の登録商標、または商標です。

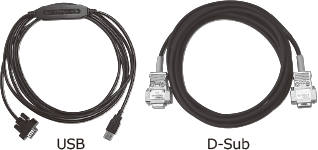

型式	USBタイプ（5m）	KBG-M538F-00
型式	D-Subタイプ 9Pin-9Pin（5m）	KAS-M538F-10

RCX-Studio Pro用通信ケーブル。USB接続用、D-Sub接続用からお選びください。

手動操作	サーボ原点復帰手動移動ポイントトレース
エディタ	プログラム（シンタックスカラーリング、インテリセンス、横文チェック、検索、ブレークポイント、ファンクションセレクタなど）パラメータポイントシフトハンド定義パレット定義
モニタ	現在位置入出力変数プログラムタスクブレークポイント一覧

ウィザード	基準座標ハンド定義パレット定義
ツール	プロパティ診断アラーム履歴初期化処理ジェネレーションデータ転送
拡張ツール^※	サイクルタイム計算機エミュレータリアルタイムトレースデータ比較ツール
ビジョン^※	iVY2エディタ（結合版 iVY2 studio）

名称	インストール可能台数	追加ライセンス（製品の追加購入）
RCX-Studio Pro	複数台OK	同時に使用したい台数分
RCX-Studio （販売終了）	PC1台のみ	インストールしたい台数分
