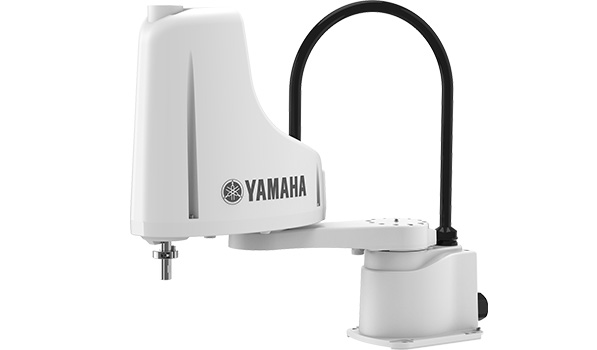

ハイコストパフォーマンスモデル YK-XE

お求めやすい価格で、生産現場の高効率化、省人化、品質安定をかなえます。

MENU
ハイコストパフォーマンスモデル YK-XE

ハイコストパフォーマンスモデル YK-XE

人手不足の悩みを自動化で解決!
お求めやすい価格で、生産現場の高効率化、省人化、品質安定をかなえます。

  • アーム長:
    400mm~710mm
  • 最大可搬質量:
    4kg~10kg

受注後3週間で出荷!短納期キャンペーン

特長

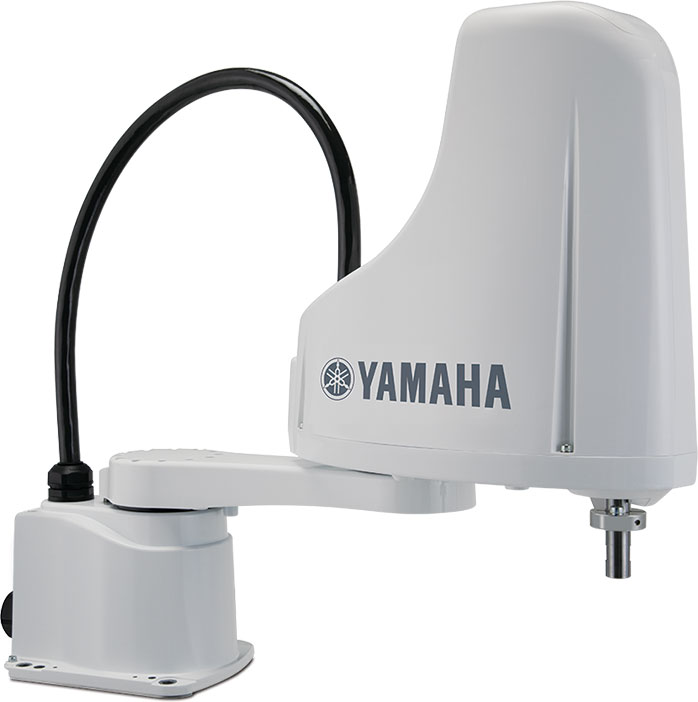

01自動車部品などの搬送、組み立てに最適

※YK610XE-10、YK710XE-10の場合。

02ハイスピード動作で生産性向上

アーム構造の見直しによる振動低減の実現やモーションの最適化により、標準サイクルタイムを短縮しました。
高速かつ振動の少ない俊敏な動作で生産性向上に寄与します

※YK610XE-10の場合。

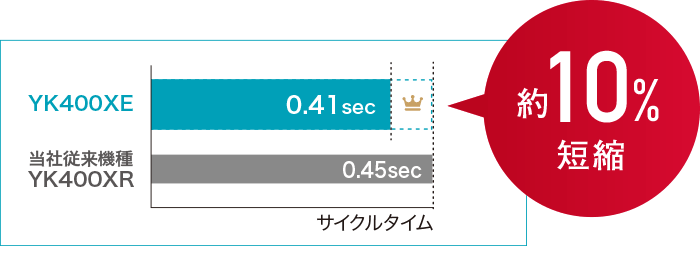

標準サイクルタイム

03幅広い用途に 最大可搬質量 4kg~10kg

組立て

箱詰め

整列

仕分け

検査

ラベル貼り

ハンダ付け

高精度が要求される組立作業、高速動作が要求される食品などの仕分け作業など、幅広い分野に対応します。
最大可搬質量は10kgのため、自動車部品などの重量のあるワークにも対応可能です。

04使用例

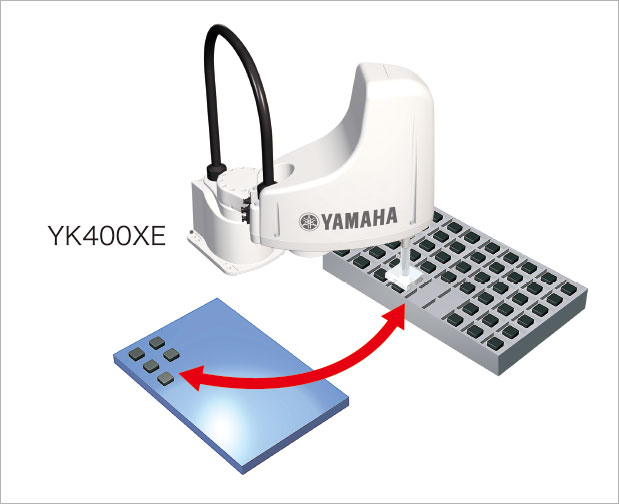

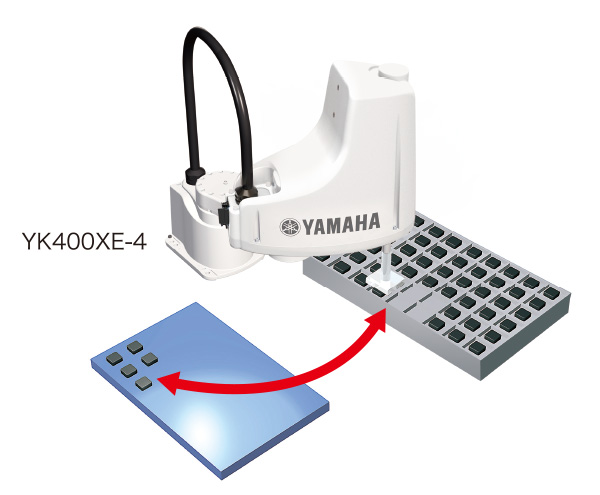

箱詰め

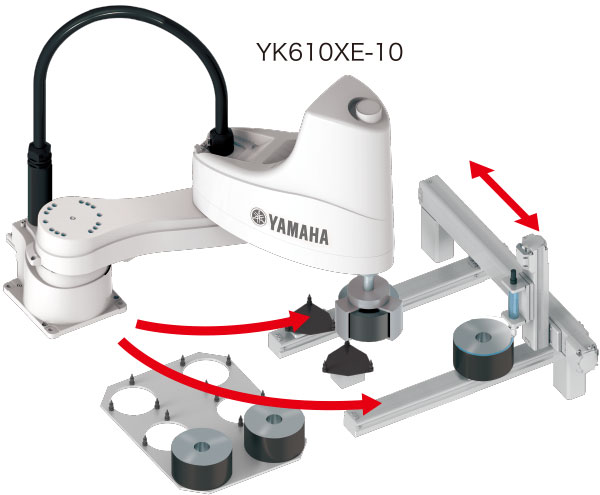

エンジン部品
組立セル(ラインセル)

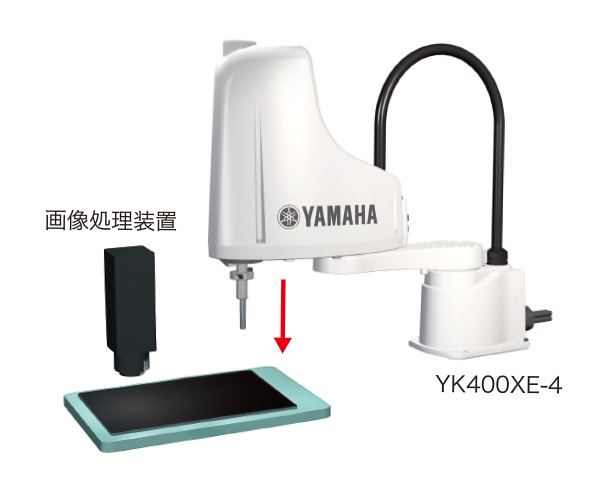

検査

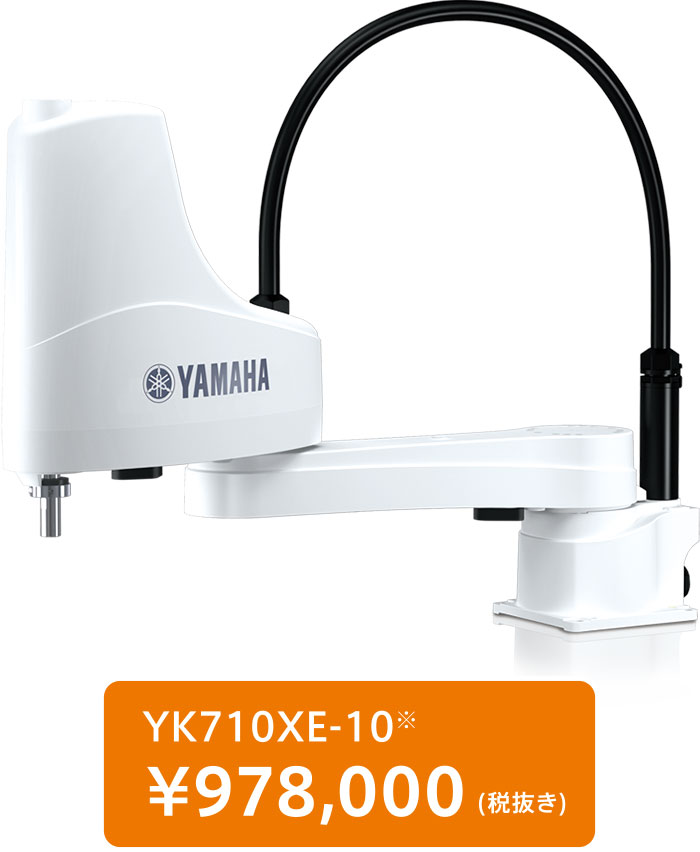

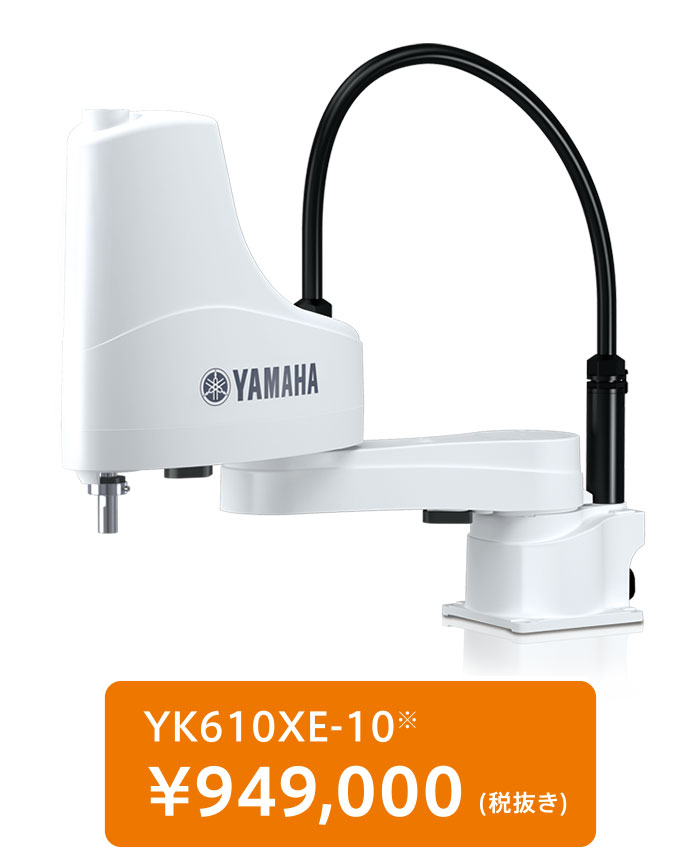

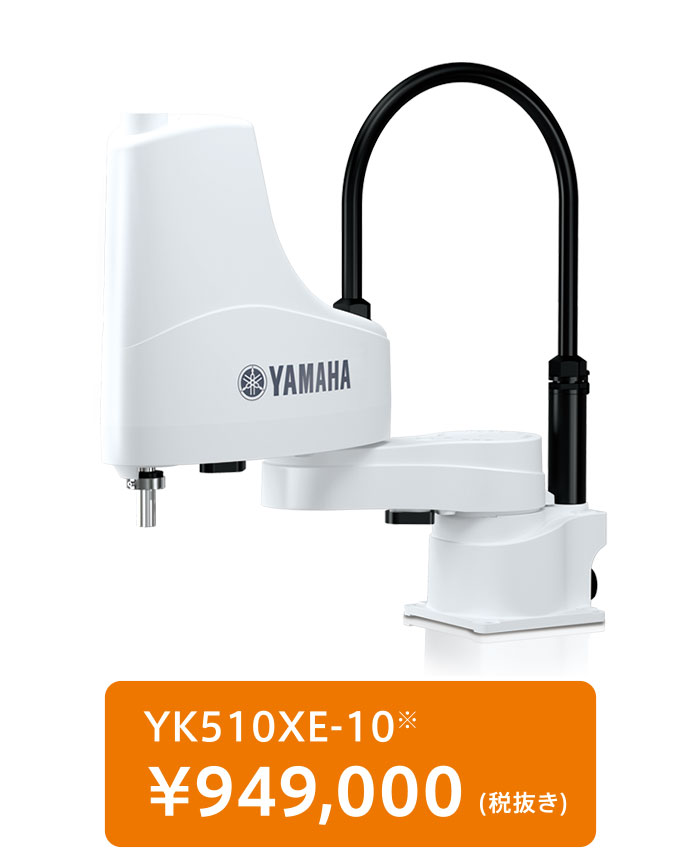

05低価格

高い動作性能と低価格を両立しています。
コストパフォーマンスの高い生産設備の構築を可能とします。

※YK400XE-4-S-150-3L-RCX340-4-N-NS-4
※YK510XE-10-200-3L-RCX340-4-N-NS-4
※YK610XE-10-200-3L-RCX340-4-N-NS-4
※YK710XE-10-200-3L-RCX340-4-N-NS-4

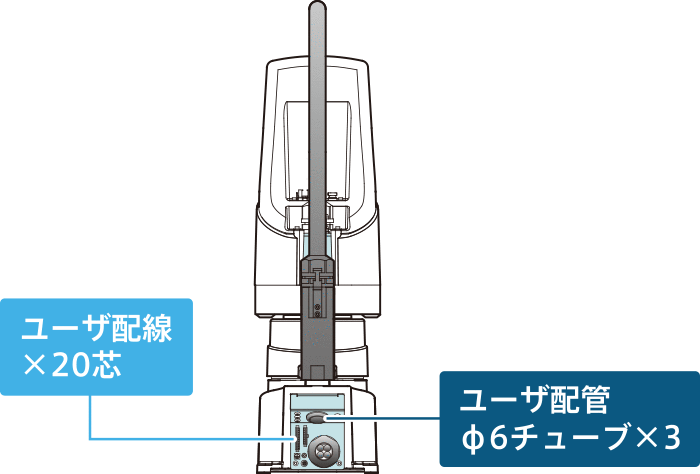

06ユーザビリティ向上

ツール用に使用できる配線や配管の本数、太さはクラストップレベルです。
配線・配管の取り回しを容易にし、断線のリスクを低減します。(YK510XE-10、YK610XE-10、YK710XE-10)

※YK400XE-4はユーザ配線×10芯、
 ユーザ配管Φ4×3本です。

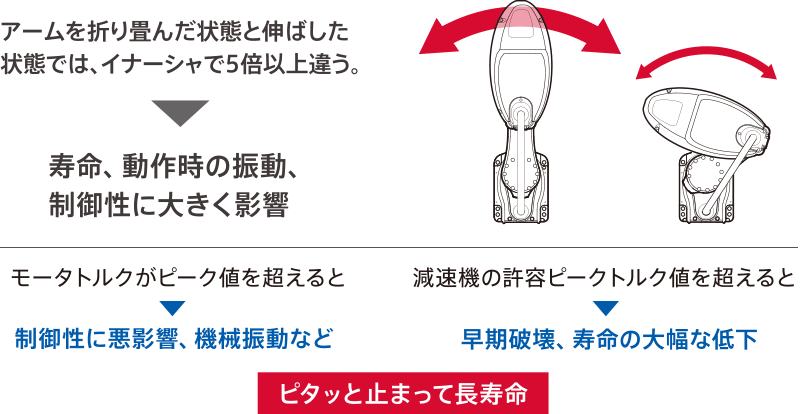

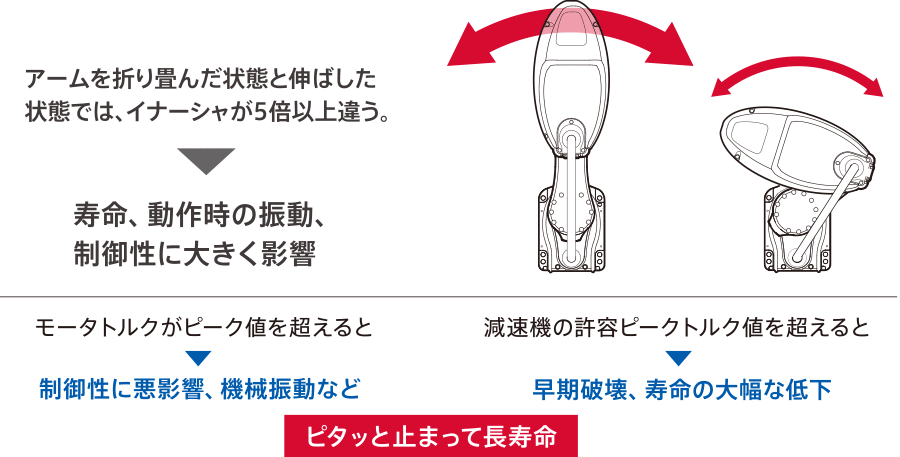

07最適な加減速を自動的に設定

動作開始時のアーム姿勢と動作終了時のアーム姿勢から、最適な加速度、減速度を自動で選択します。
3つのパラメータを入力するだけで、モータピークトルクや減速機許容ピークトルクの許容値を超えることはありません。
どんなときもモータのパワーをフルに引き出し、高い加減速度を維持します。
※搬送質量、R軸慣性モーメント、R軸慣性モーメントオフセット量

08中通しシャフト、中通しキャップ選択可能 NEW (オプション仕様)

エアや配線の取り回しに便利な、配線・配管用の「中通しシャフト」「中通しキャップ」をお選びいただけます。 配線・配管を取り付けるステーなどを設計、製作する必要がなく、配線・配管のルート検討もラクに行えます。
また、本体内部を通すことで動作時の断線の心配を軽減します(YK400XE-4は中通しシャフトのみ)。

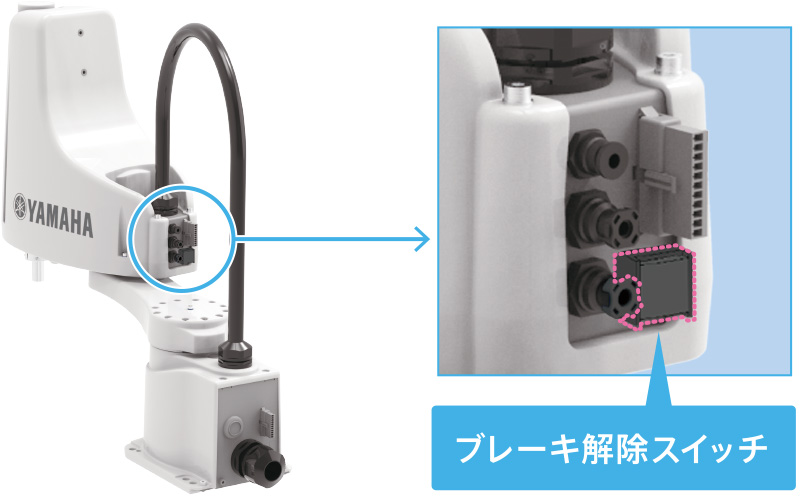

09ブレーキ解除スイッチ選択可能 NEW (オプション仕様)

非常停止状態で「ブレーキ解除スイッチ」を押している間、Z軸ブレーキが解除され、Z軸を上下に動かすことができます(スイッチを離すとZ軸にブレーキがかかります)。 設置調整時の利便性が向上します。

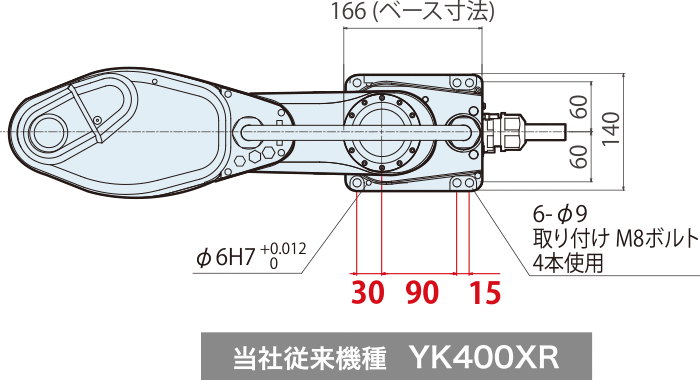

10簡単置き換え

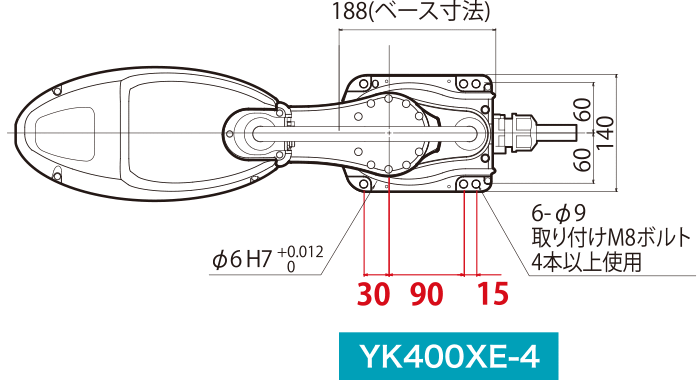

YK400XE-4は取り付け位置が従来機種YK400XRと完全互換となっており、置き換え作業も容易に行えます。

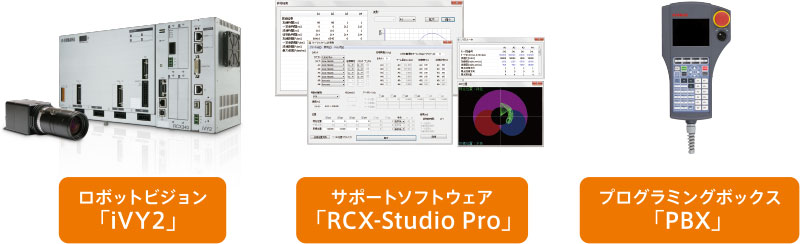

11RCX340コントローラとの組み合わせにより使いやすく

多機能コントローラRCX340との組み合わせにより、多種多様なアプリケーションに対応可能です。

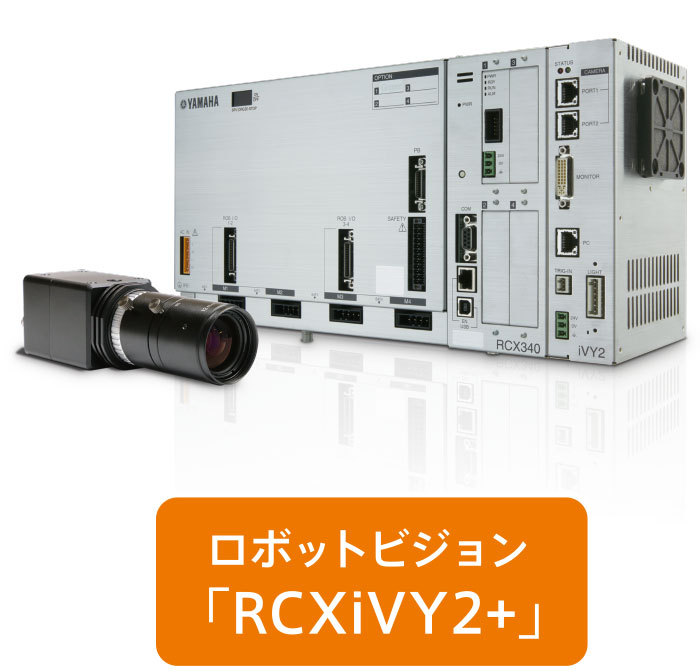

ロボット一体型ビジョンシステム「RCXiVY2+」を使うことで、簡単に画像処理機能を追加でき、高度な生産設備の構築ができます。

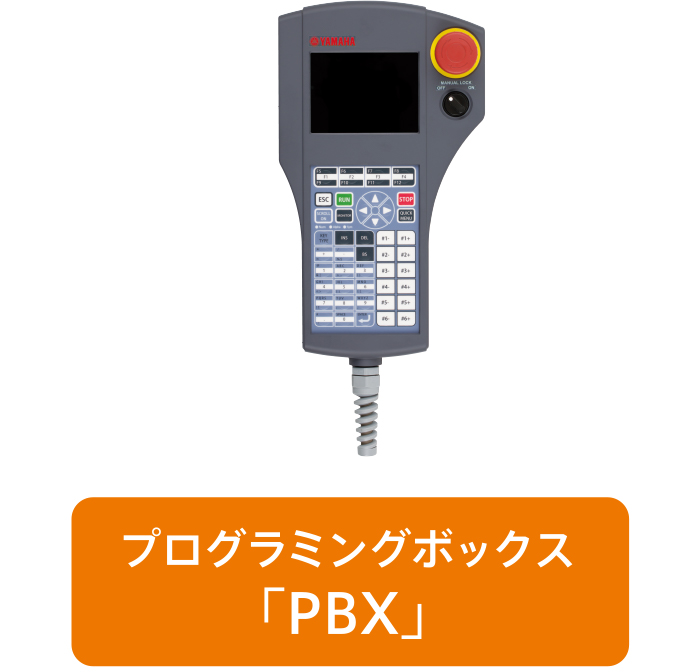

サポートソフトやプログラミングボックスなど制御支援ツールも充実しています。

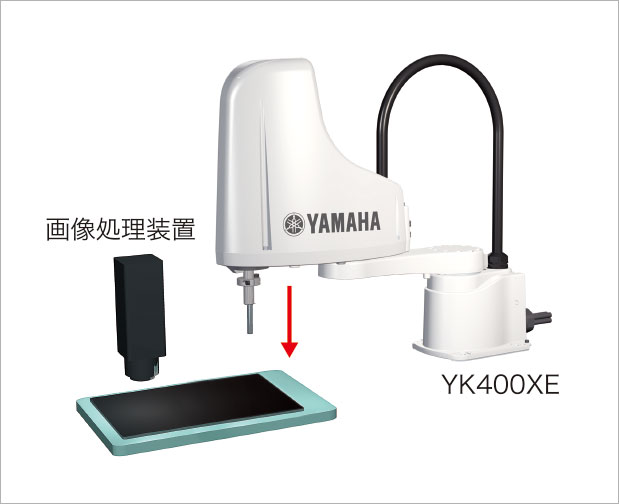

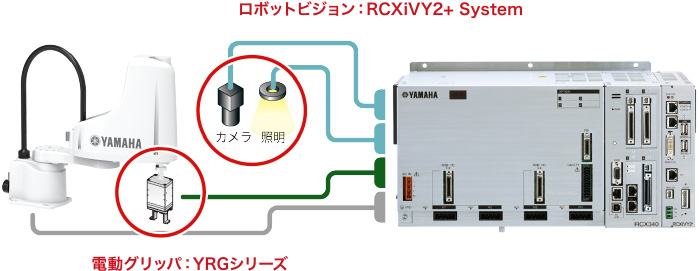

12ビジョンシステムも簡単追加

ロボットもグリッパも照明もひとつのコントローラで一括制御できます。

13多彩なフィールドネットワークに対応

CC-Link、EtherNet/IP、DeviceNet、PROFIBUS、PROFINET、EtherCATなど充実したフィールドネットワークに対応しています。

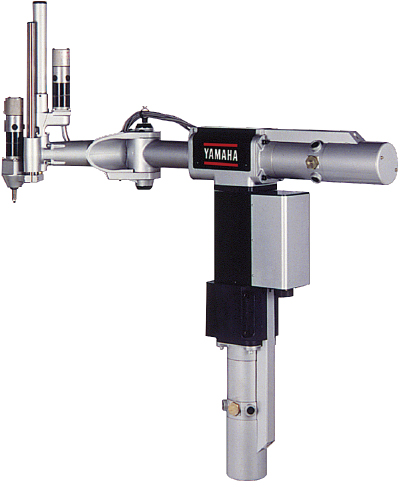

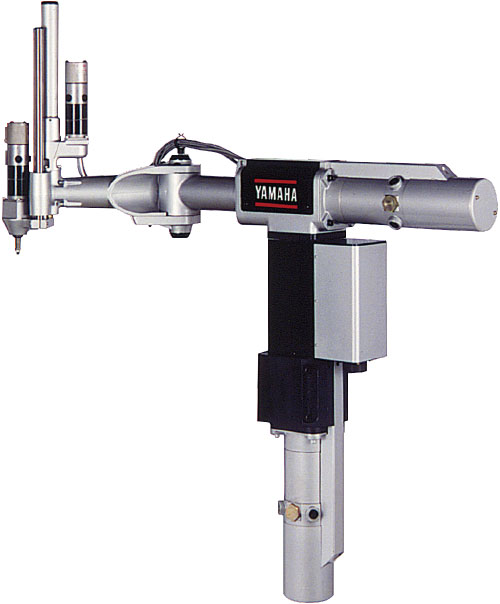

14スカラロボット 開発製造44年の実績が信頼の証

当社のスカラロボットは、自社の二輪車製造ラインでの使用を目的として研究開発をスタート。 1976年に自社工場に導入して以来44年の歴史があります。 市場で鍛えられ、改良に改良を重ねた長い実績が高い信頼の証です。
※販売開始は1984年
