統合コントローラ YHX series

業界初のスタッキング構造によりシステム制御盤スペースを大幅に削減、圧倒的な省配線化が可能です。自動化ラインのセットアップ工数および設備コストを大幅に削減します。

MENU

統合コントローラ YHX series

拡張性に優れ、スペース・コスト・セットアップ工数を大幅に削減

パソコン用サポートソフト

【PC動作環境】
※OS : Windows 7 SP1 / 8 / 8.1 / 10 (全て64Bit版のみ)
※メモリ : 8GB以上

システム構成例

ホストコントローラユニットを
使用した例

zoom

ゲートウェイドライバ パワーユニットを
使用した例

zoom

特長

01統合制御の実現

自動化生産ラインを構築する「FA統合コントローラ」Advanced Robotics Automation Platform対応の全てのロボットおよび周辺機器を共通のプラットフォームで構築します。
これにより生産ラインのポテンシャルを最大限に発揮させることが可能です。

集中・統合制御 ロボットインテグレーションで自動化の手間を大幅削減
高性能PLC内蔵(リアルタイムモーションPLC) YHXコントローラ一台で統合制御が可能
完全共通化ユニット

02人・時間・スペース 全てのコストの最小化

設置やセットアップにかかる人・時間・コストや個別に最適化されてしまっているオペレーション…これらの課題をYHXコントローラが解決します。

スタッキング構造 ユニット間の配線は一切不要
圧倒的な省スペース制御盤設計 制御盤に関する課題を一挙解決
リモートIOユニットで利便性アップ 実配線距離の短縮と配線作業の簡易化

03オペレーションの共通化

全てのロボットと周辺機器を共通制御 短期間で、高度な生産ラインの構築が可能
PLC制御とロボット制御の一体化

04柔軟な拡張性

各種フィールドネットワークに対応 短期間で、高度な生産ラインの構築が可能
軸数拡張も可能 大規模システムにも対応

開発環境ソフトウェア YHX Studio

YHX Studioは、YHXコントローラのプログラミング及び調整用のソフトウェアです。WEBサイトからダウンロードしてご使用ください。尚、使用には、USBキー(ドングル)が必要です。
(USBキーがPCに未接続の場合、YHX Studioの起動ができません。)

型式 YHX-SW-STUDIO
部品番号 KEK-M4990-00
PC動作環境 OS Windows 7 SP1/8/8.1/10 (全て64Bit版のみ)
CPU Intel Core(TM) i5-6200U 2.30GHz 相当以上
メモリ 8GB 以上
ハードディスク容量 YHX Studio のインストール先に2GB以上の空き容量
通信ポート イーサネット
ディスプレイ 1920×1080 以上の解像度を推奨
その他 イーサネットケーブル(カテゴリ5 以上)
USB ポート:1 ポート(USB キー用)
対応コントローラ YHX
対応ロボット YHX に接続可能なロボット

Microsoft、 Windows、Windows7 は、米国Microsoft Corporationの米国、およびその他の国における登録商標、または商標です。その他、記載されている会社名、製品名は各社の登録商標、または商標です。

プログラミング概要

YHXコントローラはプログラミング言語として、国際規格IEC61131-3によって規定されたグラフィック言語(LD)とテキスト言語(ST)から選択できます。
用途に応じて最適な言語を選択していただけます。

ラダー・ダイアグラム(LD)グラフィック言語

接点とコイルで構成されたグラフィック言語です。リレーシーケンス回路と同等の回路図を使用しており、I/Oのインターロック処理などに向いています。

ストラクチャードテキスト(ST)テキスト言語

汎用プログラミング言語「PASCAL」をベースに設計されたテキスト言語です。C言語などの高級言語同様、構文による制御(条件文による選択分岐や反復文による繰り返しなど)が記述できます。特に数値演算式やデータ処理の用途で効果を発揮します。

  • 条件文による選択分岐、反復文による繰り返しなどの制御構文
  • 演算子(* , /, +, -, <, > 等)を使用した式

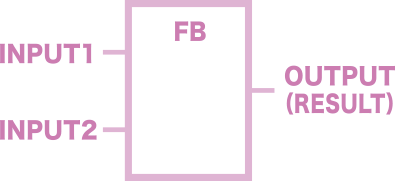

  • 関数の呼び出し
  • 漢字やひらがな等全角文字(2byte文字)を使用したコメント記述
